雙向電子變速器(直流碳刷馬達用)
Mini Shuttle Shuttle  Shuttle-E Shuttle-P

§檔案下載格式為PDF,建議前往Adobe公司下載(版權為Adobe公司所有)§

horizontal rule

Mini Shuttle下載PDF檔    安裝設定影片

特性:適用於輕負載直流馬達之遙控車船,具過溫降頻功能,具倒車功能,具無正常信號鎖定功能,單鍵設定超簡單,操作更順手,變速特性佳。

操作電壓:5~12伏特﹝鎳鎘、鎳氫電池 5~8 cells﹞

設定模式LED功能
 ※紅色燈號快閃:接收信號為中間停止點
 ※紅色燈號亮起:離開中間停止點,可能是前進信號,也可能是煞車信號

操作模式LED功能
 ※紅色燈號亮起:前進極速點或是煞車中。
 ※紅色燈號閃爍﹝亮0.2秒,滅0.2秒﹞:倒車極速點。
 ※紅色燈號慢閃:接收信號為中間停止點。
 ※無任何燈號時:無接收信號,變速器電源開啟但發射機電源未開的情況下可能因接收雜訊導致LED不規律閃爍。
 ※紅色燈號微亮:控制桿正置於中間停止點與極速點之間。

安裝:請先將馬達的正負極並接一個附送的電容到馬達的外殼,以降低馬達的干擾。再將Mini-Shuttle變速器連接於接收機與馬達之間,可用雙面泡棉膠固定,請勿移除散熱片,並請儘量遠離接收機天線,設定時請暫時將馬達離線

設定
 1.將發射機前後控制反向開關切到NOR﹝可能會因馬達安裝方向不同須更換馬達連接線極性﹞
 2.將發射機前後控制桿至於中間停止位置並開啟發射機電源。
 3.開啟變速器電源,按押設定鈕約2秒鐘後LED會快閃表示已進入設定模式。
 4.將前後控制桿推到前進極速點後再拉到倒車極速點﹝離開中間停止點時LED會持續亮著﹞。
 5.將前後控制桿至於中間停止點約3秒鐘後LED閃爍會加快,再約4.5秒後轉成慢閃﹝約1秒1閃﹞,表示已離開設定模式並儲存設定。
 6.Mini-Shuttle有防止齒輪崩壞功能,高速前進轉倒車前會先行煞車,若要取消此功能,請於步驟5設定完成前當LED閃爍加快時按一下設定鈕﹝設定完成前LED會由快閃變成恆亮表示已取消防止齒輪崩壞功能﹞。
 7.Mini-Shuttle具備記憶功能,除非要更換遙控系統,否則無須重複設定。

測試與操作
 1. 開啟發射機電源,連接馬達線與電池,開啟電子變速器BEC電源開關,將前後控制桿往前看馬達是否順利轉動﹝測試前必須確認馬達無短路或卡住現象,否則容易損壞變速器﹞。
 2.若已順利轉動請推到前進極速點看LED是否亮起。
 3. 將控制桿迅速拉至倒車極速點看馬達是否很快減速後轉成倒車,並且LED0.2秒閃爍。
 4. 若車行方向前進極速為LED閃爍,倒車極速為LED恆亮,請調整該動反向開關重新設定,若測試一切正常則可開始操作。

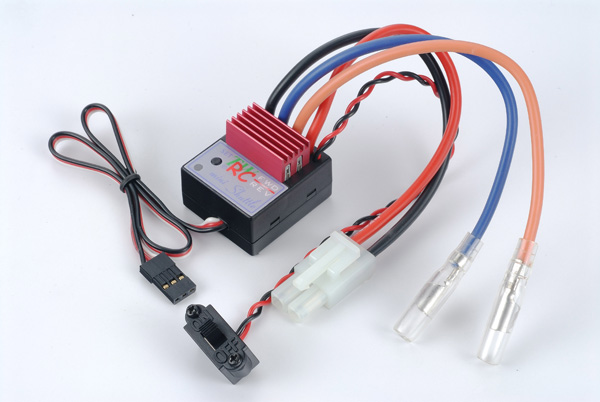

mini Shuttle電子變速器

回到最上面

horizontal rule

Shuttle下載PDF檔    安裝設定影片

特性:適用於中負載直流馬達之遙控車船,具過溫降頻功能,具倒車功能,具無正常信號鎖定功能,單鍵設定超簡單,操作更順手,變速特性佳。

操作電壓:5∼12伏特﹝鎳鎘、鎳氫電池 5∼8 cells﹞。

設定模式LED功能
 ※紅色燈號快閃:接收信號為中間停止點。
 ※紅色燈號亮起:離開中間停止點,可能是前進信號,也可能是倒車信號。

操作模式LED功能
 ※紅色燈號亮起:前進極速點或倒車極速點。
 ※紅色燈號慢閃:接收信號為中間停止點。
 ※無任何燈號時:無接收信號。
 ※紅色燈號微亮:控制桿正置於中間停止點與極速點之間。
 ※變速器電源開啟但發射機電源未開的情況下可能因接收雜訊導致LED不規律閃爍。

安裝:請先將馬達的正負極並接一個附送的電容到馬達的外殼,以降低馬達的干擾。再將Shuttle變速器連接於接收機與馬達之間,可用雙面泡棉膠固定,請勿移除變速器的散熱片,並請儘量遠離接收機天線,設定時請暫時將馬達離線。

設定
 1.將發射機前後控制反向開關切到“NOR”。
 2.將發射機前後控制桿至於中間停止位置並開啟發射機電源。
 3.開啟變速器電源,按押設定鈕約2秒鐘後LED會快閃表示已進入設定模式。
 4.將前後控制桿推到前進極速點後再拉到倒車極速點﹝離開中間停止點時LED會持續亮著﹞。
 5.將前後控制桿至於中間停止點約3秒鐘後LED閃爍會加快,再約3秒後轉成慢閃﹝約1秒1閃﹞,表示已離開設定模式並儲存設定。
 6.Shuttle有防止齒輪崩壞功能,高速前進轉倒車前會先行煞車,若要取消此功能,請於步驟5設定完成前當LED閃爍加快時按一下設定鈕﹝設定完成前LED會由快閃變成恆亮表示已取消防止齒輪崩壞功能﹞。
 7.Shuttle具備記憶功能,除非要更換遙控系統,否則無須重複設定。

測試與操作
 1.連接馬達線。
 2.將前後控制桿往前看馬達是否順利轉動﹝測試前必須確認馬達無短路或卡住現象,否則容易損壞變速器﹞。
 3.若已順利轉動請推到前進極速點看LED是否亮起。
 4.將控制桿迅速拉至倒車極速點看馬達是否很快減速後轉成倒車,並且LED亮起。
 5.若測試一切正常則可開始操作。
 6.若過程中馬達轉向與車行方向不符,請將馬達線正負極性交換。

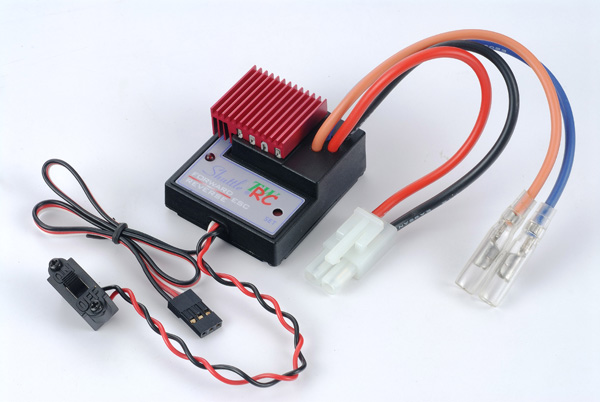

Shuttle電子變速器

回到最上面



horizontal rule

Shuttle-E下載PDF檔    安裝設定影片

特性:適用於中大負載直流馬達之遙控車船,具過溫降頻功能,具倒車功能,具無正常信號鎖定功能,單鍵設定超簡單,操作更順手,變速特性佳。

操作電壓:5∼12伏特﹝鎳鎘、鎳氫電池 5∼8 cells﹞。

設定模式LED功能
 ※紅色燈號快閃:接收信號為中間停止點。
 ※紅色燈號亮起:離開中間停止點,可能是前進信號,也可能是倒車信號。

操作模式LED功能
 ※紅色燈號亮起:前進極速點或倒車極速點。
 ※紅色燈號慢閃:接收信號為中間停止點。
 ※無任何燈號時:無接收信號。
 ※紅色燈號微亮:控制桿正置於中間停止點與極速點之間。
 ※變速器電源開啟但發射機電源未開的情況下可能因接收雜訊導致LED不規律閃爍。

安裝:請先將馬達的正負極並接一個附送的電容到馬達的外殼,以降低馬達的干擾。再將Shuttle-E變速器連接於接收機與馬達之間,可用雙面泡棉膠固定,請勿移除變速器的散熱片,並請儘量遠離接收機天線,設定時請暫時將馬達離線。

設定
 1.將發射機前後控制反向開關切到“NOR”。
 2.將發射機前後控制桿至於中間停止位置並開啟發射機電源。
 3.開啟變速器電源,按押設定鈕約2秒鐘後LED會快閃表示已進入設定模式。
 4.將前後控制桿推到前進極速點後再拉到倒車極速點﹝離開中間停止點時LED會持續亮著﹞。
 5.將前後控制桿至於中間停止點約3秒鐘後LED閃爍會加快,再約3秒後轉成慢閃﹝約1秒1閃﹞,表示已離開設定模式並儲存設定。
 6.Shuttle-E有防止齒輪崩壞功能,高速前進轉倒車前會先行煞車,若要取消此功能,請於步驟5設定完成前當LED閃爍加快時按一下設定鈕﹝設定完成前LED會由快閃變成恆亮表示已取消防止齒輪崩壞功能﹞。
 7.Shuttle-E具備記憶功能,除非要更換遙控系統,否則無須重複設定。

測試與操作
 1.連接馬達線。
 2.將前後控制桿往前看馬達是否順利轉動﹝測試前必須確認馬達無短路或卡住現象,否則容易損壞變速器﹞。
 3.若已順利轉動請推到前進極速點看LED是否亮起。
 4.將控制桿迅速拉至倒車極速點看馬達是否很快減速後轉成倒車,並且LED亮起。
 5.若測試一切正常則可開始操作。
 6.若過程中馬達轉向與車行方向不符,請將馬達線正負極性交換。

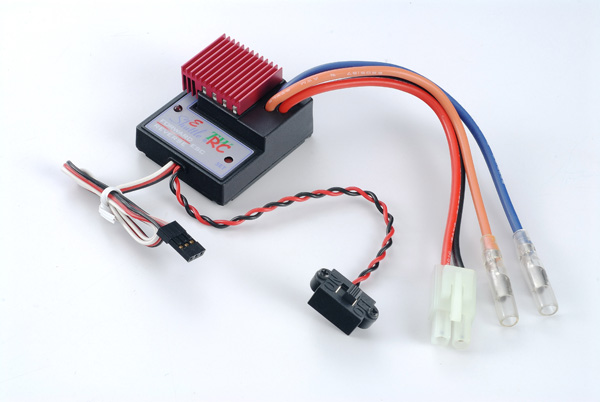

Shuttle-E電子變速器

回到最上面

horizontal rule

Shuttle-P下載PDF檔    安裝設定影片

特性適用於大負載直流馬達之遙控船或競速車,具過溫降頻功能,單鍵設定簡單,操作順手,變速特性佳。

可設定三種模式前進-煞車-倒車前進-倒車前進-具備多段拖煞功能(前進-模式)



操作電壓:6∼12伏特﹝鎳鎘、鎳氫電池 5∼8 cells﹞,BEC6V/1A



安裝:將電容如右圖焊接於馬達上,以降低馬達的干擾,再將Shuttle-P接上接收機(CH2)與馬達,

並確實將Shuttle-P黏貼固定於遙控車/船上請勿移除散熱片,並請儘量遠離接收機天線。



設定

  1.將發射機油門控制反向開關切換至“NOR”不同設備導致操作方向相反請換至“REV”﹞。

  2.將發射機前後控制桿及微調控制至於中位置,然後開啟發射機電源。
  3.
Shuttle-P與馬達的接線分離(或將遙控車/船懸置避免未設定前通電暴衝)

  4.Shuttle-P接上電源(12V以下)後開啟電源

  5.設定前進-煞車-倒車模式設定鈕約2LED快速閃爍(間隔約0.2)示已進入行程設定模式,

   此時將油門操縱桿向前到底再向後到底然後回到中立點(操縱桿設定時LED恆亮)

   3秒後LED加速閃爍持續約4LED轉為11表示已完成行程設定進入待機狀態



6.設定前進-倒車模式:重覆上述5.之動作並於持續約4再按一下設定鈕,

此時LED會恆亮約5秒後轉為11表示已完成行程設定進入待機狀態



  7.設定前進-模式:完成行程設定後關閉Shuttle-P電源確認發射機訊號在開啟狀態下時,

按住設定鈕後開啟Shuttle-P電源約1秒後LED快速閃爍放開設定鈕(持續按壓會進入行程設定模式)

即設定完成進入待機狀態



本模式不會因行程設定而改變,若要恢復倒車功能,請重覆本模式的設定步驟即可



  8.拖煞:本功能僅限在前進-模式下使用(其他模式無效),於待機狀態下(發射機及Shuttle-P電源開啟時)

   於油門操縱桿中立時,按一下設定鈕約0.2(按下時LED快速閃爍),可增加拖煞力道,一共6階段力道設定,

   於油門操縱桿煞車時,按一下設定鈕約0.2(按下時LED快速閃爍),可減少拖煞力道。

拖煞力道可由以下表格檢視;重新設定行程時,拖煞力道的設定將歸零(無拖煞)


LED指示燈

前進-煞車-倒車模式 前進-倒車模式

1.待機狀態LED閃爍間隔約1秒。

2.前進極速或是煞車LED亮。

3.倒車極速LED快速閃爍間隔約0.2秒。



前進-模式
1.
待機狀態LED11無拖煞。

2.待機狀態LED閃爍1間隔約1為拖煞1段;LED閃爍2間隔約1為拖煞2段,

            LED閃爍3間隔約1為拖煞3段以此類推,共6段拖煞,



拖煞設定

1

2

3

4

5

6

拖煞力道

5%

10%

20%

30%

50%

100%













   ※無任何燈號時:無發射機訊號,因接收雜訊導致LED不規律閃爍,請確認訊號穩定後再進行操作

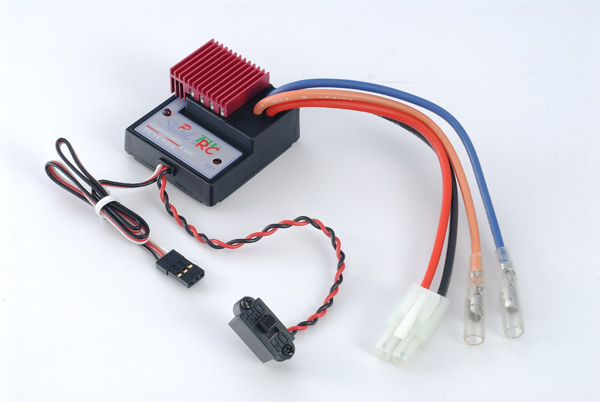

Shuttle-P電子變速器
