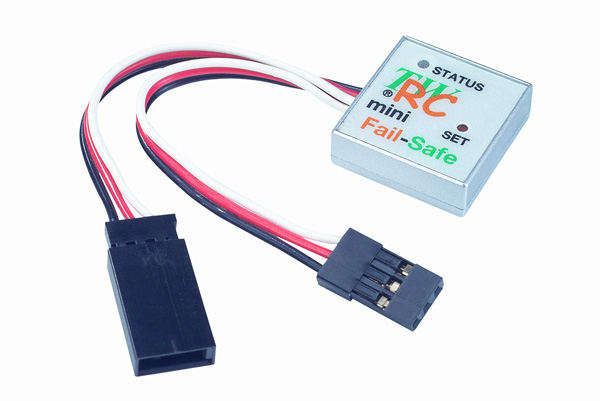

迷你防暴走下載PDF檔    安裝設定影片

特性:迷你防暴走能夠在接收信號微弱或者輸入電壓不足4伏特時,有效的控制你的伺服機返回到預先設定的煞車定位, 避免遙控模型車失控而損壞.

操作電壓:4~10伏特.

LED功能
 ※綠色燈號亮起時 : 接收信號,正常操作.
 ※橘色燈號亮起時 : 煞車定位設定.
 ※紅色燈號亮起時 : 無接收信號,鎖定煞車點.
 ※紅色燈號閃爍時 : 無接收信號,未曾設定鎖定預設煞車點.
 ※紅燈和橘燈交替閃爍時 : 電池電壓不足,鎖定煞車點.

安裝
 將迷你防暴走連接於接收機與伺服機之間,以雙面泡棉膠固定,並請儘量遠離接收機天線.

設定
 1. 開啟發射機電源.
 2. 開啟接收機電源(LED綠燈亮起).
 3. 將發射機控制到煞車定位後按下設定按鈕(LED變成橘色).
 4. 放開設定按鈕(LED變成綠色),設定完成.

測試與操作
 關閉發射機電源, 迷你防暴走必須會移動伺服機到你設定的煞車定位(LED應變成紅色),如果伺服機未移動或定位不準確,請重新設定.

 迷你防暴走

回到最上面

horizontal rule

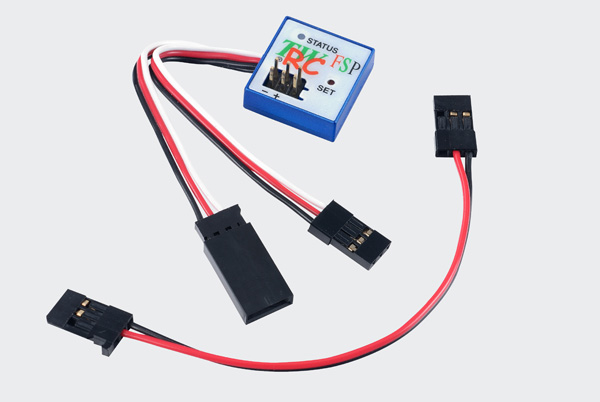

迷你防暴走Plus下載PDF檔    安裝設定影片

特性迷你防暴走Plus能夠在接收信號微弱或者輸入電壓不足設定值時,有效的控制你的伺服機返回到預先設定的煞車定位,避免遙控模型車失控而損壞.

操作電壓:4~10伏特.

操作模式LED功能
 ※綠色燈號亮起時:接收信號,正常操作.
 ※橘色燈號亮起時:輸入電壓超過10V警告,請更換電池以免損壞防暴走,仍可工作但不能設定.
 ※紅色燈號亮起時:無接收信號,鎖定煞車點.
 ※綠色燈號閃爍時:電池電壓降設定之低電壓,鎖定煞車點.

低電壓設定模式LED功能
 ※紅色燈號閃爍時:設定低電壓值4V,適合鎳鎘、鎳氫4顆電池.
 ※橘色燈號閃爍時:設定低電壓值5V,適合鎳鎘、鎳氫5顆電池.
 ※紅燈和綠燈交替閃爍時:設定低電壓值6V,適合鋰離子、鋰聚合物2顆電池.

安裝
迷你防暴走Plus連接於接收機與油門伺服機之間,再利用迷你防暴走Plus上的連接器作電源線的跳接(利用附件從連接器連接到接收機電池輸入插座,再將電池連接到迷你防暴走Plus上的連接器),然後以雙面泡棉膠固定防暴走,並請儘量遠離接收機天線.

設定
 1.開啟發射機電源.
 2.開啟接收機電源(若電壓值高於先前設定的低電壓值LED綠燈會亮起).
 3.首先設定低電壓值,押設定鈕兩秒(押下時綠燈會熄滅)直到LED再度亮起即可放開設定鈕,已進入低電壓設定模式.
 4.每押一次設定鈕(一押即放)即可在三種設定值間切換,請依據設定模式燈號設定想要的低電壓值.
 5.若連續10秒鐘未押設定鈕將自動離開設定低電壓模式並儲存設定值.
 6.繼續設定剎車停止點,調整發射機至油門煞車位置,按下設定按鈕LED會熄滅,立刻再放開設定鈕即設定完成並自動儲存設定,注意設定剎車停止點時勿押設定鈕過久以免進入低電壓設定模式.

測試與操作
關閉發射機電源,迷你防暴走Plus必須會移動伺服機到你設定的煞車定位(LED應變成紅色),如果伺服機未移動或定位不準確,請重新設定.

迷你防暴走Plus

回到最上面

horizontal rule

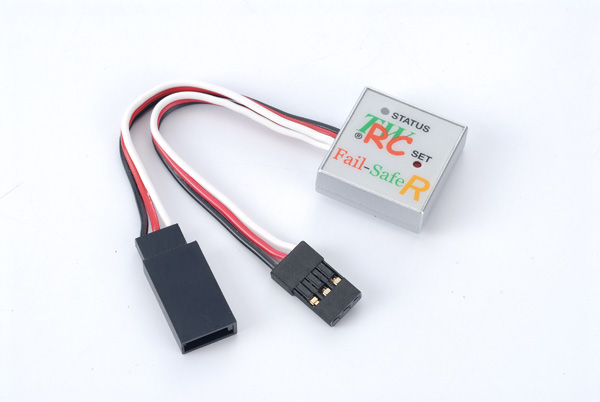

低電壓鎖定器(Fail-Safe R)下載PDF檔    安裝設定影片

特性:低電壓鎖定器能夠在接收信號微弱或者輸入電壓不足4伏特時,有效地控制伺服機返回到預先設定的煞車定位,玩家察覺後便可利用殘餘電量,暫時解除鎖定儘速停機,避免遙控模型飛機失控或無電力而墜毀.

操作電壓:4~10伏特.

LED功能
 ※綠色燈號亮起時:信號接收正常,未達低電壓值,正常操作.
 ※紅色燈號亮起時:無接收信號,未達低電壓值,輸出設定煞車信號﹝不會鎖定﹞.
 ※紅色燈號閃爍時:無接收信號,未達低電壓值,未曾設定輸出預設煞車點,記憶IC讀取失敗才會發生.
 ※綠色燈號慢閃時:信號接收正常,達低電壓值,輸出設定煞車信號﹝會鎖定﹞.

安裝
將低電壓鎖定器連接於接收機與油門伺服機之間,以雙面泡棉膠固定低電壓鎖定器,並請儘量遠離接收機天線.

設定與測試
 1.開啟發射機電源.
 2.開啟接收機電源(LED綠燈亮起).
 3.將發射機控制到煞車定位後按下設定按鈕(LED會熄滅).
 4.放開設定按鈕(LED變成綠色),設定完成.
 5.關閉發射機電源,低電壓鎖定器必須會移動伺服機到設定的煞車定位(LED應變成紅色).

低電壓鎖定解除
 1.低電壓鎖定器一經進入鎖定即無法解除,除非是重新斷電再開,但若是電壓已達低電壓值,也會在一兩秒內再度鎖定.
 2.低電壓鎖定後,將發射機控制到設定的煞車點,可以暫時控制油門約30秒﹝決定於發射機的信號率﹞供停機使用,30秒後會再鎖定以提醒玩家.

低電壓鎖定器

回到最上面

horizontal rule

低電壓鎖定器Plus(Fail-Safe R Plus)下載PDF檔    安裝設定影片

特性:低電壓鎖定器能夠在輸入電壓不足設定值時,鎖定接收機的輸出到預先設定的煞車點,玩家察覺後便可利用殘餘電量,暫時解除鎖定儘速停機,避免鋰電池過度放電或遙控模型飛機無電力而墜毀.

操作電壓:4~13.2伏特.

操作模式LED功能
 ※綠色燈號亮起時:信號接收正常,未達低電壓設定值,正常操作.
 ※紅色燈號亮起時:無接收信號,未達低電壓設定值,輸出設定煞車信號﹝不會鎖定﹞.
 ※綠色燈號慢閃時:信號接收正常,達低電壓設定值,輸出設定煞車信號﹝會鎖定﹞.

低電壓 設定模式LED功能
 ※紅色燈號閃爍時:設定低電壓值4V,適合鎳鎘、鎳氫4顆電池.
 ※橘色燈號閃爍時:設定低電壓值5V,適合鎳鎘、鎳氫5顆電池.
 ※紅燈和綠燈交替閃爍時:設定低電壓值6V,適合鋰離子、鋰聚合物2顆電池.
 ※綠色燈號閃爍時:設定低電壓值9V,適合鋰離子、鋰聚合物3顆電池﹝接收機必須有BEC電路或電池與接收機間有降壓電路﹞.

安裝
將低電壓鎖定器Plus連接於接收機與油門伺服機之間,再利用低電壓鎖定器上的連接器作電源線的跳接(利用附件從連接器連接到接收機電池輸入插座,再將電池連接到低電壓鎖定器上的連接器),然後以雙面泡棉膠固定低電壓鎖定器,並請儘量遠離接收機天線.

設定
 1.開啟發射機電源.
 2.開啟接收機電源(若電壓值高於先前設定的低電壓值LED綠燈會亮起).
 3.首先設定低電壓值,押設定鈕兩秒(押下時綠燈會熄滅)直到LED再度亮起即可放開設定鈕,已進入低電壓設定模式.
 4.每押一次設定鈕(一押即放)即可在四種設定值間切換,請依據設定模式燈號設定想要的低電壓值.
 5.若連續10秒鐘未押設定鈕將自動離開設定低電壓模式並儲存設定值.
 6.繼續設定鎖定點,調整發射機至油門煞車位置,按下設定按鈕LED會熄滅,立刻再放開設定鈕即設定完成並自動儲存設定,注意設定剎車停止點時勿押設定鈕過久以免進入低電壓設定模式.

低電壓鎖定解除
 1.低電壓鎖定器一經進入鎖定即無法解除,除非是重新斷電再開,但若是電壓已達低電壓設定點,也會在一兩秒內再度鎖定.
 2.低電壓鎖定後,將發射機控制到設定的煞車點,可以暫時控制油門約30秒﹝決定於發射機的信號率﹞供停機使用,30秒後會再鎖定以提醒玩家.

回到最上面

horizontal rule

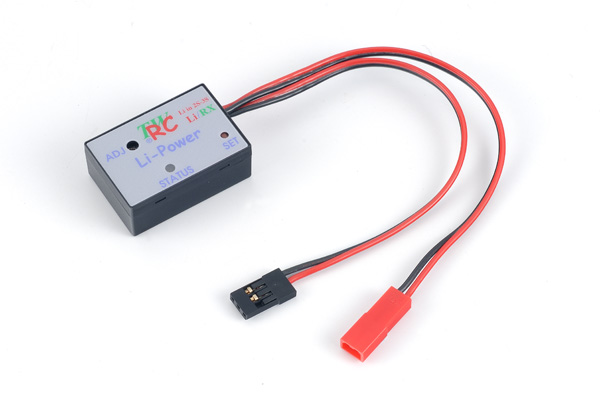

鋰電保護型降壓器(Li-Power)下載PDF檔    安裝設定影片

外型尺寸34mmX22mmX13mm

重量13.5公克

最大工作電流/瞬間最大電流3A/5A

特性:適用於2S~3S鋰電池降壓轉換成接收機用4~6.5V可調電源,具可設定低電壓停止輸出功能,保護鋰電池免於過度放電遭破壞,單鍵設定超簡單,超大出力,操控大扭力伺服機特性佳。

操作電壓5.5~12.6伏特﹝鋰離子、鋰聚合物電池 2~3 cells﹞。

操作模式LED功能
 ※綠色燈號閃爍時﹝亮0.1秒,滅0.9秒﹞:電源顯示,正常操作。
 ※橘色燈號恆亮時:
輸入電壓超過13V警告,請確定電池規格以免損壞降壓器
 ※
橘色燈號閃爍時﹝亮0.2秒,滅0.2秒﹞:輸出電壓異常警告,降壓器可能已損壞,請勿使用並洽台灣遙控原廠維修
 ※
紅色燈號閃爍時﹝亮0.1秒,滅0.9秒﹞:電池電壓降至設定之低電壓值,停止輸出。

低電壓值設定模式LED功能:﹝閃爍為亮0.5秒,滅0.5秒﹞
 ※紅色燈號恆亮時:不
設定低電壓值,玩家自行注意鋰電池放電狀態。
 ※紅色燈號閃爍時:
設定低電壓值為5.5V,適合鋰離子、鋰聚合物2顆電池搭配大扭力伺服機。
 ※橘色燈號閃爍時:
設定低電壓值為6.0V,適合鋰離子、鋰聚合物2顆電池搭配普通伺服機。
 ※紅綠燈交替閃爍:
設定低電壓值為8.3V,適合鋰離子、鋰聚合物3顆電池搭配大扭力伺服機。
 ※綠色燈號閃爍時:
設定低電壓值為9.0V,適合鋰離子、鋰聚合物3顆電池搭配普通伺服機。

安裝:將LiPower鋰電降壓器連接於接收機電源與鋰電池之間,然後以雙面泡棉膠或束線帶固定鋰電降壓器,並請儘量遠離接收機天線。

設定
 1.開啟接收機電源(若鋰電池電壓值高於設定的低電壓值LED會綠色
閃爍,否則會紅色閃爍)。
 2.設定低電壓值,押設定鈕兩秒(押下時LED會熄滅)直到LED再度亮起即可放開設定鈕,已進入低電壓值設定模式

 3.每押一次設定鈕(一押即放)即可在五種設定值間循環切換,請依
低電壓值設定模式LED功能 設定想要的低電壓值。
 4.若連續10秒鐘未押設定鈕即自動離開設定低電壓值模式並儲存設定值

注意事項
 1.
電壓降至設定的低電壓值時,會先有3分鐘的低電力輸出,玩家可明顯感受低電力,3分鐘後會切斷到接收機的電力,務必於此3分鐘內將引擎熄火或控制住,以免亂衝,玩家可搭配TWRC迷你防暴走裝置,低電力輸出時可以使防暴走鎖定油門伺服機
 2.
LiPower鋰電降壓器會有微量耗電,若欲裝設開關,請將電源開關設置於鋰電池與LiPower鋰電降壓器之間
 3.
停止輸出後,LiPower鋰電降壓器仍會繼續微量耗電,請立即拔除鋰電池或將開關關閉

4.LiPower鋰電降壓器的輸出電壓出廠調整為6V,若無特別需求,請無須調整
 5.
調整LiPower降壓器的輸出電壓請使用2mm的小一字螺絲起子插入面板上ADJ調整孔,旋轉內部可變電阻器,可轉動角度為270度,兩端會有頂點感覺。調整時務請移除負載並使用高準度數字電表觀測輸出電壓


 鋰電保護型降壓器

回到最上面



horizontal rule

鋰電保護型降壓器(車燈用)下載PDF檔    安裝設定影片

外型尺寸34mmX22mmX13mm

重量13.5公克

最大工作電流/瞬間最大電流3A/5A

特性:適用於2S~3S鋰電池降壓轉換成LED車燈用4~6.5V可調電源,具可設定低電壓停止輸出功能,保護鋰電池免於過度放電遭破壞,單鍵設定超簡單。

操作電壓5.5~12.6伏特﹝鋰離子、鋰聚合物電池 2~3 cells﹞。

操作模式LED功能
 ※綠色燈號閃爍時﹝亮0.1秒,滅0.9秒﹞:電源顯示,正常操作。
 ※橘色燈號恆亮時:
輸入電壓超過13V警告,請確定電池規格以免損壞降壓器
 ※橘色燈號閃爍時﹝亮0.2秒,滅0.2秒﹞:
輸出電壓異常警告,降壓器可能已損壞,請勿使用並洽台灣遙控原廠維修
 ※紅色燈號閃爍時﹝亮0.1秒,滅0.9秒﹞:電池電壓降
至設定之低電壓值,停止輸出。

低電壓值設定模式LED功能:﹝閃爍為亮0.5秒,滅0.5秒﹞
 ※紅色燈號恆亮時:不
設定低電壓值,玩家自行注意鋰電池放電狀態。
 ※紅色燈號閃爍時:
設定低電壓值為5.5V,適合鋰離子、鋰聚合物2顆電池搭配1安培以上較大負載。
 ※橘色燈號閃爍時:
設定低電壓值為6.0V,適合鋰離子、鋰聚合物2顆電池搭配1安培以下較小負載。
 ※紅綠燈交替閃爍:
設定低電壓值為8.3V,適合鋰離子、鋰聚合物3顆電池搭配1安培以上較大負載。
 ※綠色燈號閃爍時:
設定低電壓值為9.0V,適合鋰離子、鋰聚合物3顆電池搭配1安培以下較小負載。

安裝:將LiPower鋰電降壓器連接於LED車燈與鋰電池之間,然後以雙面泡棉膠或束線帶固定鋰電降壓器。

設定
 1.開啟電源(若鋰電池電壓值高於設定的低電壓值LED會綠色
閃爍,否則會紅色閃爍)。
 2.設定低電壓值,押設定鈕兩秒(押下時LED會熄滅)直到LED再度亮起即可放開設定鈕,已進入低電壓值設定模式

 3.每押一次設定鈕(一押即放)即可在五種設定值間循環切換,請依
低電壓值設定模式LED功能 設定想要的低電壓值。
 4.若連續10秒鐘未押設定鈕即自動離開設定低電壓值模式並儲存設定值

注意事項
 1.
電壓降至設定的低電壓值時,會先有3分鐘的低電力輸出,使用者可明顯感受低電力,3分鐘後會切斷輸出電力,但仍會以紅色閃爍顯示
 2.
LiPower鋰電降壓器會有微量耗電,若欲裝設開關,請將電源開關設置於鋰電池與LiPower鋰電降壓器之間
 3.
停止輸出後,LiPower鋰電降壓器仍會繼續微量耗電,請立即拔除鋰電池或將開關關閉
 4.
LiPower鋰電降壓器的輸出電壓出廠調整為6V,若無特別需求,請無須調整
 5.
調整LiPower降壓器的輸出電壓請使用2mm的小一字螺絲起子插入面板上ADJ調整孔,旋轉內部可變電阻器,可轉動角度為270度,兩端會有頂點感覺。調整時務請移除負載並使用高準度數字電表觀測輸出電壓


 車燈用鋰電保護型降壓器

回到最上面

horizontal rule

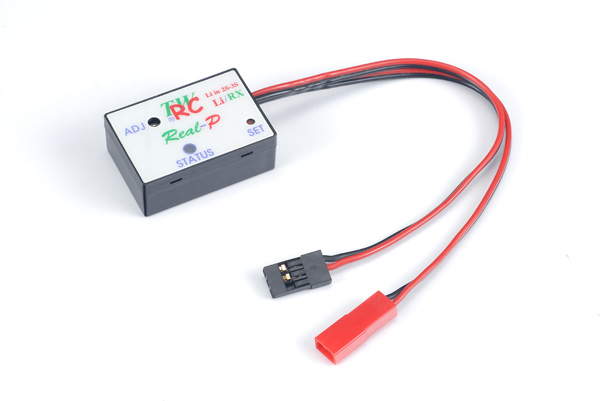

大電流鋰電保護型降壓器(Real-P)下載PDF檔    安裝設定影片

外型尺寸34mmX22mmX13mm

重量14.1公克

最大工作電流/瞬間最大電流6A/10A

特性:適用於2S~3S鋰電池降壓轉換成接收機用4~6.5V可調電源,具可設定低電壓降壓輸出功能,保護鋰電池免於過度放電遭破壞,單鍵設定超簡單,超大出力,操控大扭力伺服機特性佳。

操作電壓5.5~12.6伏特﹝鋰離子、鋰聚合物電池 2~3 cells﹞。

操作模式LED功能
 ※綠色燈號閃爍時﹝亮0.1秒,滅0.9秒﹞:電源顯示,正常操作。
 ※橘色燈號恆亮時:
輸入電壓超過13V警告,請確定電池規格以免損壞降壓器
 ※紅色燈號閃爍時﹝亮0.1秒,滅0.9秒﹞:電池電壓降
至設定之低電壓值,輸出電壓降為3.8V

低電壓值設定模式LED功能:﹝閃爍為亮0.5秒,滅0.5秒﹞
 ※紅色燈號恆亮時:不
設定低電壓值,玩家自行注意鋰電池放電狀態。
 ※紅色燈號閃爍時:
設定低電壓值為5.5V,適合鋰離子、鋰聚合物2顆電池搭配大扭力伺服機。
 ※橘色燈號閃爍時:
設定低電壓值為6.0V,適合鋰離子、鋰聚合物2顆電池搭配普通伺服機。
 ※紅綠燈交替閃爍:
設定低電壓值為8.3V,適合鋰離子、鋰聚合物3顆電池搭配大扭力伺服機。
 ※綠色燈號閃爍時:
設定低電壓值為9.0V,適合鋰離子、鋰聚合物3顆電池搭配普通伺服機。

安裝:將Real-P鋰電降壓器連接於接收機電源與鋰電池之間,然後以雙面泡棉膠或束線帶固定鋰電降壓器,並請儘量遠離接收機天線。

設定
 1.開啟接收機電源(若鋰電池電壓值高於設定的低電壓值LED會綠色
閃爍,否則會紅色閃爍)。
 2.設定低電壓值,押設定鈕兩秒(押下時LED會熄滅)直到LED再度亮起即可放開設定鈕,已進入低電壓值設定模式

 3.每押一次設定鈕(一押即放)即可在五種設定值間循環切換,請依
低電壓值設定模式LED功能 設定想要的低電壓值。
 4.若連續10秒鐘未押設定鈕即自動離開設定低電壓值模式並儲存設定值

注意事項
 1.
電壓降至設定的低電壓值時,會降低輸出電壓為3.8V,玩家可明顯感受低電力,務必盡快將引擎熄火或控制住,以免亂衝,玩家可搭配TWRC迷你防暴走裝置,低電力輸出時可以使防暴走鎖定油門伺服機
 2.
Real-P鋰電降壓器會有微量耗電,若欲裝設開關,請將電源開關設置於鋰電池與Real-P鋰電降壓器之間
 3.
降低輸出後,Real-P鋰電降壓器仍會繼續微量耗電,請立即拔除鋰電池或將開關關閉
 4.
Real-P鋰電降壓器的輸出電壓出廠調整為6V,若無特別需求,請無須調整
 5.
調整Real-P降壓器的輸出電壓請使用2mm的小一字螺絲起子插入面板上ADJ調整孔,旋轉內部可變電阻器,可轉動角度為270度,兩端會有頂點感覺。調整時務請移除負載並使用高準度數字電表觀測輸出電壓




 大電流鋰電保護型降壓器

回到最上面

horizontal rule

Cute-Plus下載PDF檔    安裝設定影片

特性:適用市面上遙控模型通用的鎳氫、鎳鎘及鋰聚合物電池,自動偵測電池組顆數,輸入輸出逆向保護,可調整充電流,適用範圍廣泛,單鍵操作超簡單,狀態蜂鳴聲超貼心,內建高效能交流轉直流電源,輕巧好攜帶。

輸入電壓直流10.5V15V﹞或﹝市電110V﹞,另可升級至﹝交流50/60Hz 100V240V﹞

充電輸出範圍
 ※鎳氫電池﹝綠色LED﹞:1~10 cells﹝1.0V~18.1V﹞,可調電流0.1Amps~3.0Amps。
 ※鎳鎘電池﹝黃色LED﹞:1~10 cells﹝1.0V~18.1V﹞,可調電流0.1Amps~3.0Amps。
 ※鋰聚電池﹝紅色LED﹞:1~4 cells﹝3.0V~16.72V﹞,可調電流0.1Amps~3.0Amps。

充電模式
 ※鎳氫電池﹝NiMH﹞:CC,定電流充電。
 ※鎳鎘電池﹝NiCd﹞:CC,定電流充電。
 ※鋰聚電池﹝LiPo﹞:CC→CV,定電流充電後轉定電壓充電。

LED狀態顯示
 ※燈號閃爍﹝亮0.5秒滅0.5秒﹞:Stand-By,待命中。
 ※燈號恆亮:Charging,充電中。
 ※燈號慢閃﹝亮0.2秒滅1秒﹞:Charge Completed,充電完成。
 ※全部LED燈號快閃﹝亮0.2秒滅0.2秒﹞:Charge Error,充電異常。

鳴聲功能
 ※接上電源:3短音。
 ※操作Start/Stop:1短音。
 ※操作Start/Stop錯誤:2短音。
 ※充電池異常﹝電池短路、電池反向﹞:10短音。
 ※充電器異常:10短音。
 ※-deltaV充飽或鋰電池充飽﹝充電流降至設定值1/10﹞:3長音。
 ※兩小時充電安全時間充飽:4長音。
 ※鎳氫、鎳鎘最大保護電壓充飽:5長音。

設定
 ※待命模式下,按押住Start/Stop兩秒鐘可切換充電池種類,有記憶功能無須重複設定,但啟動充電前,務必檢查選擇電池種類是否正確
 ※將旋鈕上缺口對準面板上刻度,可調整充電流大小,基於安全理由,啟動充電1分鐘後,電流調整功能失效

充電操作
 1.連接範圍內之直流電源。
 2.設定欲充電之充電池類別。
 3.調整充電電流,此步驟請參考充電池的充電電流範圍,以免發生危險
 4.連接充電池。
 5.按一下Start/Stop啟動充電,充電中若要停止充電只要再按一下Start/Stop即可停止。
 6.充電完成會有蜂鳴聲及LED充電完成狀態顯示。

注意事項
 ※充電器有兩小時的快充安全時間,但充電完成會以小電流續充,鎳氫、鎳鎘電池續充電流為設定電流的1/32,鋰電池續充電流為設定電流的1/16,但鋰電池仍會在定電壓充電的保護下續充,所以鋰電池續充電流會越來越小。
 ※因電子零件有一定的誤差容許量,充電流設定會有少許誤差,請盡可能以1C以下充電。
 ※快速充電過程有一定程度的危險,充電中請隨時注意充電器與充電池的狀態。
 ※充電完成請先按一下Start/Stop停止充電再取下充電池。
 ※風扇孔及上方空氣對流孔為充電器散熱所需,請勿阻礙其空氣流通,若發現風扇不再轉動,請聯絡台灣遙控維修,以免造成充電器過熱的危險與損害。
 ※充電池種類設定錯誤會導致充電器使用錯誤的充電模式,雖然充電器有智慧防範系統,仍無法全範圍保護,除非確定充電池種類,否則請勿使用此充電器。
 ※本產品於正常使用下保固一年。

AC/DC Cute-Plus多功能充電器

AC Cute-Plus多功能充電器

回到最上面

horizontal rule

Cute-Plus(B)下載PDF檔    安裝設定影片

特性:適用市面上遙控模型通用的鎳氫、鎳鎘及鋰聚合物電池,自動偵測電池組顆數,輸入輸出逆向保護,可調整充電流,適用範圍廣泛,單鍵操作超簡單,狀態蜂鳴聲超貼心,內建高效能交流轉直流電源,輕巧好攜帶。

輸入電壓直流10.5V15V﹞或﹝市電110V﹞,另可升級至﹝交流50/60Hz 100V240V﹞

充電輸出範圍
 ※鎳氫電池﹝綠色LED﹞:1~10 cells﹝1.0V~18.1V﹞,可調電流0.1Amps~3.0Amps。
 ※鎳鎘電池﹝黃色LED﹞:1~10 cells﹝1.0V~18.1V﹞,可調電流0.1Amps~3.0Amps。
 ※鋰聚電池﹝紅色LED﹞:1~4 cells﹝3.0V~16.72V﹞,可調電流0.1Amps~3.0Amps。

充電模式
 ※鎳氫電池﹝NiMH﹞:CC,定電流充電。
 ※鎳鎘電池﹝NiCd﹞:CC,定電流充電。
 ※鋰聚電池﹝LiPo﹞:CC→CV,定電流充電後轉定電壓充電。

LED狀態顯示
 ※燈號閃爍﹝亮0.5秒滅0.5秒﹞:Stand-By,待命中。
 ※燈號恆亮:Charging,充電中。
 ※燈號慢閃﹝亮0.2秒滅1秒﹞:Charge Completed,充電完成。
 ※全部LED燈號快閃﹝亮0.2秒滅0.2秒﹞:Charge Error,充電異常。

鳴聲功能
 ※接上電源:3短音。
 ※操作Start/Stop:1短音。
 ※操作Start/Stop錯誤:2短音。
 ※充電池異常﹝電池短路、電池反向﹞:10短音。
 ※充電器異常:10短音。
 ※-deltaV充飽或鋰電池充飽﹝充電流降至設定值1/10﹞:3長音。
 ※鎳氫、鎳鎘3小時充電安全時間充飽,鋰聚8小時充電安全時間充飽:4長音
 ※鎳氫、鎳鎘最大保護電壓充飽:5長音。
 ※使用內建全時主動鋰電池平衡器連接時,根據插入之電池組電池顆數會有不同長音數,2顆電池組則2長音,4顆電池組則4長音

設定
 ※待命模式下,按押住Start/Stop兩秒鐘可切換充電池種類,有記憶功能無須重複設定,但啟動充電前,務必檢查選擇電池種類是否正確
 ※將旋鈕上缺口對準面板上刻度,可調整充電流大小,基於安全理由,啟動充電1分鐘後,電流調整功能失效

充電操作
 1.連接範圍內之直流電源。
 2.設定欲充電之充電池類別。
 3.調整充電電流,此步驟請參考充電池的充電電流範圍,以免發生危險
 4.連接充電池。
 5.按一下Start/Stop啟動充電,充電中若要停止充電只要再按一下Start/Stop即可停止。
 6.充電完成會有蜂鳴聲及LED充電完成狀態顯示。

注意事項
 ※使用內建全時主動式鋰電池平衡器充電時,務必先將充電器通電至待機狀態,才可以將電池組插入連接器,並注意聽蜂鳴器是否響出與電池組顆數相同的長音數,以確保電池組充電安全。
 ※本充電器一次只能充一組電池,內建全時主動式鋰電池平衡器不可以與面板上串充輸出接頭同時接不同的電池組。
 ※充電器有3(8)小時的快充安全時間,但充電完成會以小電流續充,鎳氫、鎳鎘電池續充電流為設定電流的1/32,鋰電池續充電流為設定電流的1/16,但鋰電池仍會在定電壓充電的保護下續充,所以鋰電池續充電流會越來越小。
 ※因電子零件有一定的誤差容許量,充電流設定會有少許誤差,請盡可能以1C以下充電。
 ※快速充電過程有一定程度的危險,充電中請隨時注意充電器與充電池的狀態。
 ※充電完成請先按一下Start/Stop停止充電再取下充電池。
 ※風扇孔及上方空氣對流孔為充電器散熱所需,請勿阻礙其空氣流通,若發現風扇不再轉動,請聯絡台灣遙控維修,以免造成充電器過熱的危險與損害。
 ※充電池種類設定錯誤會導致充電器使用錯誤的充電模式,雖然充電器有智慧防範系統,仍無法全範圍保護,除非確定充電池種類,否則請勿使用此充電器。
 ※本產品於正常使用下保固一年。

AC/DC Cute-Plus多功能充電器

Bpart全時主動鋰電池平衡器

回到最上面

horizontal rule

Cute-Plus-AC(B)下載PDF檔    安裝設定影片

特性:適用市面上遙控模型通用的鎳氫、鎳鎘及鋰聚合物電池,自動偵測電池組顆數,輸入輸出逆向保護,可調整充電流,適用範圍廣泛,單鍵操作超簡單,狀態蜂鳴聲超貼心,內建高效能交流轉直流電源,輕巧好攜帶。

輸入電壓﹝市電110V﹞,另可升級至﹝交流50/60Hz 100V240V﹞

充電輸出範圍
 ※鎳氫電池﹝綠色LED﹞:1~10 cells﹝1.0V~18.1V﹞,可調電流0.1Amps~3.0Amps。
 ※鎳鎘電池﹝黃色LED﹞:1~10 cells﹝1.0V~18.1V﹞,可調電流0.1Amps~3.0Amps。
 ※鋰聚電池﹝紅色LED﹞:1~4 cells﹝3.0V~16.72V﹞,可調電流0.1Amps~3.0Amps。

充電模式
 ※鎳氫電池﹝NiMH﹞:CC,定電流充電。
 ※鎳鎘電池﹝NiCd﹞:CC,定電流充電。
 ※鋰聚電池﹝LiPo﹞:CC→CV,定電流充電後轉定電壓充電。

LED狀態顯示
 ※燈號閃爍﹝亮0.5秒滅0.5秒﹞:Stand-By,待命中。
 ※燈號恆亮:Charging,充電中。
 ※燈號慢閃﹝亮0.2秒滅1秒﹞:Charge Completed,充電完成。
 ※全部LED燈號快閃﹝亮0.2秒滅0.2秒﹞:Charge Error,充電異常。

鳴聲功能
 ※接上電源:3短音。
 ※操作Start/Stop:1短音。
 ※操作Start/Stop錯誤:2短音。
 ※充電池異常﹝電池短路、電池反向﹞:10短音。
 ※充電器異常:10短音。
 ※-deltaV充飽或鋰電池充飽﹝充電流降至設定值1/10﹞:3長音。
 ※鎳氫、鎳鎘3小時充電安全時間充飽,鋰聚8小時充電安全時間充飽:4長音
 ※鎳氫、鎳鎘最大保護電壓充飽:5長音。
 ※使用內建全時主動鋰電池平衡器連接時,根據插入之電池組電池顆數會有不同長音數,2顆電池組則2長音,4顆電池組則4長音

設定
 ※待命模式下,按押住Start/Stop兩秒鐘可切換充電池種類,有記憶功能無須重複設定,但啟動充電前,務必檢查選擇電池種類是否正確
 ※將旋鈕上缺口對準面板上刻度,可調整充電流大小,基於安全理由,啟動充電1分鐘後,電流調整功能失效

充電操作
 1.連接範圍內之直流電源。
 2.設定欲充電之充電池類別。
 3.調整充電電流,此步驟請參考充電池的充電電流範圍,以免發生危險
 4.連接充電池。
 5.按一下Start/Stop啟動充電,充電中若要停止充電只要再按一下Start/Stop即可停止。
 6.充電完成會有蜂鳴聲及LED充電完成狀態顯示。

注意事項
 ※使用內建全時主動式鋰電池平衡器充電時,務必先將充電器通電至待機狀態,才可以將電池組插入連接器,並注意聽蜂鳴器是否響出與電池組顆數相同的長音數,以確保電池組充電安全。
 ※本充電器一次只能充一組電池,內建全時主動式鋰電池平衡器不可以與面板上串充輸出接頭同時接不同的電池組。
 ※充電器有3(8)小時的快充安全時間,但充電完成會以小電流續充,鎳氫、鎳鎘電池續充電流為設定電流的1/32,鋰電池續充電流為設定電流的1/16,但鋰電池仍會在定電壓充電的保護下續充,所以鋰電池續充電流會越來越小。
 ※因電子零件有一定的誤差容許量,充電流設定會有少許誤差,請盡可能以1C以下充電。
 ※快速充電過程有一定程度的危險,充電中請隨時注意充電器與充電池的狀態。
 ※充電完成請先按一下Start/Stop停止充電再取下充電池。
 ※風扇孔及上方空氣對流孔為充電器散熱所需,請勿阻礙其空氣流通,若發現風扇不再轉動,請聯絡台灣遙控維修,以免造成充電器過熱的危險與損害。
 ※充電池種類設定錯誤會導致充電器使用錯誤的充電模式,雖然充電器有智慧防範系統,仍無法全範圍保護,除非確定充電池種類,否則請勿使用此充電器。
 ※本產品於正常使用下保固一年。

AC Cute-Plus多功能充電器

Bpart全時主動鋰電池平衡器

回到最上面

horizontal rule

HobbyMate-Plus下載PDF檔    安裝設定影片

特性:適用市面上遙控模型通用的鎳氫、鎳鎘及鉛酸電池,自動偵測電池組顆數,輸入輸出逆向保護,可調整充電流,適用範圍廣泛,單鍵操作超簡單,狀態蜂鳴聲超貼心,內建高效能交流轉直流電源,輕巧好攜帶。

輸入電壓直流10.5V15V﹞或﹝市電110V﹞,另可升級至﹝交流50/60Hz 100V240V﹞

充電輸出範圍
 ※鎳氫電池﹝綠色LED﹞:1~10 cells﹝1.0V~18.1V﹞,可調電流0.1Amps~3.0Amps。
 ※鎳鎘電池﹝黃色LED﹞:1~10 cells﹝1.0V~18.1V﹞,可調電流0.1Amps~3.0Amps。
 ※鉛酸電池﹝紅色LED﹞:6V/12V﹝5.0V~15.0V﹞,可調電流0.1Amps~3.0Amps。

充電模式
 ※鎳氫電池﹝NiMH﹞:CC,定電流充電。
 ※鎳鎘電池﹝NiCd﹞:CC,定電流充電。
 ※鉛酸電池﹝PbAd﹞:CC→CV,定電流充電後轉定電壓充電。

LED狀態顯示
 ※燈號閃爍﹝亮0.5秒滅0.5秒﹞:Stand-By,待命中。
 ※燈號恆亮:Charging,充電中。
 ※燈號慢閃﹝亮0.2秒滅1秒﹞:Charge Completed,充電完成。
 ※全部LED燈號快閃﹝亮0.2秒滅0.2秒﹞:Charge Error,充電異常。

鳴聲功能
 ※接上電源:3短音。
 ※操作Start/Stop:1短音。
 ※操作Start/Stop錯誤:2短音。
 ※充電池異常﹝電池短路、電池反向﹞:10短音。
 ※充電器異常:10短音。
 ※-deltaV充飽或鉛酸電池充飽﹝充電流降至設定值1/10﹞:3長音。
 ※鎳氫、鎳鎘3小時充電安全時間充飽,鉛酸8小時充電安全時間充飽:4長音。
 ※鎳氫、鎳鎘最大保護電壓充飽:5長音。

設定
 ※待命模式下,按押住Start/Stop兩秒鐘可切換充電池種類,有記憶功能無須重複設定,但啟動充電前,務必檢查選擇電池種類是否正確
 ※將旋鈕上缺口對準面板上刻度,可調整充電流大小,基於安全理由,啟動充電1分鐘後,電流調整功能失效

充電操作
 1.連接範圍內之直流電源。
 2.設定欲充電之充電池類別。
 3.調整充電電流,此步驟請參考充電池的充電電流範圍,以免發生危險
 4.連接充電池。
 5.按一下Start/Stop啟動充電,充電中若要停止充電只要再按一下Start/Stop即可停止。
 6.充電完成會有蜂鳴聲及LED充電完成狀態顯示。

注意事項
 ※充電器有3(8)小時的快充安全時間,但充電完成會以小電流續充,鎳氫、鎳鎘電池續充電流為設定電流的1/32,鉛酸電池續充電流為設定電流的1/16,但鉛酸電池仍會在定電壓充電的保護下續充,所以鉛酸電池續充電流會越來越小。
 ※因電子零件有一定的誤差容許量,充電流設定會有少許誤差,請盡可能以1C以下充電。
 ※快速充電過程有一定程度的危險,充電中請隨時注意充電器與充電池的狀態。
 ※充電完成請先按一下Start/Stop停止充電再取下充電池。
 ※風扇孔及上方空氣對流孔為充電器散熱所需,請勿阻礙其空氣流通,若發現風扇不再轉動,請聯絡台灣遙控維修,以免造成充電器過熱的危險與損害。
 ※充電池種類設定錯誤會導致充電器使用錯誤的充電模式,雖然充電器有智慧防範系統,仍無法全範圍保護,除非確定充電池種類,否則請勿使用此充電器。
 ※本產品於正常使用下保固一年。

AC/DC HobbyMate-Plus多功能充電器

AC HobbyMate-Plus多功能充電器

回到最上面

horizontal rule

LiMax-Plus下載PDF檔    安裝設定影片

特性:適用市面上遙控模型通用的鋰鐵、鋰離子及鋰聚合物電池,自動偵測電池組顆數,輸入輸出逆向保護,可調整充電流,適用範圍廣泛,單鍵操作超簡單,狀態蜂鳴聲超貼心,內建高效能交流轉直流電源,輕巧好攜帶。

輸入電壓直流10.5V15V﹞或﹝市電110V﹞,另可升級至﹝交流50/60Hz 100V240V﹞

充電輸出範圍
 ※鋰鐵電池﹝綠色LED﹞:1~4 cells﹝2.0V~14.8V﹞,可調電流0.1Amps~3.0Amps。
 ※鋰離子電池﹝黃色LED﹞:1~4 cells﹝3.0V~16.4V﹞,可調電流0.1Amps~3.0Amps。
 ※鋰聚電池﹝紅色LED﹞:1~4 cells﹝3.0V~16.8V﹞,可調電流0.1Amps~3.0Amps。

充電模式
 ※鋰鐵電池﹝Li-Fe﹞:CC→CV,定電流充電後轉定電壓充電,定電壓3.7V/cell。
 ※鋰離子電池﹝Li-Ion﹞:CC→CV,定電流充電後轉定電壓充電,定電壓4.1V/cell。
 ※鋰聚電池﹝Li-Po﹞:CC→CV,定電流充電後轉定電壓充電,定電壓4.2V/cell。

LED狀態顯示
 ※燈號閃爍﹝亮0.5秒滅0.5秒﹞:Stand-By,待命中。
 ※燈號恆亮:Charging,充電中。
 ※燈號慢閃﹝亮0.2秒滅1秒﹞:Charge Completed,充電完成。
 ※全部LED燈號快閃﹝亮0.2秒滅0.2秒﹞:Charge Error,充電異常。

鳴聲功能
 ※接上電源:3短音。
 ※操作Start/Stop:1短音。
 ※操作Start/Stop錯誤:2短音。
 ※充電池異常﹝電池短路、電池反向﹞:10短音。
 ※充電器異常:10短音。
 ※充電完成﹝充電流降至設定值1/10﹞:3長音。
 ※兩小時充電安全時間充飽:4長音。

設定
 ※待命模式下,按押住Start/Stop兩秒鐘可切換充電池種類,有記憶功能無須重複設定,但啟動充電前,務必檢查選擇電池種類是否正確
 ※將旋鈕上缺口對準面板上刻度,可調整充電流大小,基於安全理由,啟動充電1分鐘後,電流調整功能失效
 ※為了預防玩家設定錯誤充電,程式內建預防設定錯誤功能,但此功能可能造成無法使用外接鋰電平衡器充電﹝充電器會顯示電池異常﹞,可以在啟動充電後,再按住Start/Stop兩秒鐘會聽到嗶聲,即表示已取消該功能,不會因鋰電平衡器而顯示異常。

充電操作
 1.連接範圍內之直流電源。
 2.設定欲充電之充電池類別。
 3.調整充電電流,此步驟請參考充電池的充電電流範圍,以免發生危險
 4.連接充電池。
 5.按一下Start/Stop啟動充電,充電中若要停止充電只要再按一下Start/Stop即可停止。
 6.欲取消預防錯誤功能,使用外接鋰電平衡器,請於啟動充電後一分鐘內再按住Start/Stop兩秒鐘直到嗶聲即可放開。﹝並非每一種鋰電平衡器都會造成誤動作,若有遇到會誤動再取消該功能即可﹞
 7.充電完成會有蜂鳴聲及LED充電完成狀態顯示。

注意事項
 ※充電器有兩小時的快充安全時間,但充電完成會以小電流續充,續充電流為設定電流的1/16,但電池仍會在定電壓充電的保護下續充,所以鋰電池續充電流會越來越小。
 ※因電子零件有一定的誤差容許量,充電流設定會有少許誤差,請依各電池製造商建議之最大充電流為限並請盡可能以1C以下充電。
 ※快速充電過程有一定程度的危險,充電中請隨時注意充電器與充電池的狀態。
 ※充電完成請先按一下Start/Stop停止充電再取下充電池。
 ※風扇孔及上方空氣對流孔為充電器散熱所需,請勿阻礙其空氣流通,若發現風扇不再轉動,請聯絡台灣遙控維修,以免造成充電器過熱的危險與損害。
 ※充電池種類設定錯誤會導致充電器使用錯誤的充電模式,雖然充電器有智慧防範系統,仍無法全範圍保護,除非確定充電池種類,否則請勿使用此充電器。
 ※本產品於正常使用下保固一年。

AC/DC LiMax-Plus多功能充電器

AC LiMax-Plus多功能充電器

回到最上面

horizontal rule

LiMax-Plus(B)下載PDF檔    安裝設定影片

特性:適用市面上遙控模型通用的鋰鐵、鋰離子及鋰聚合物電池,自動偵測電池組顆數,輸入輸出逆向保護,可調整充電流,適用範圍廣泛,單鍵操作超簡單,狀態蜂鳴聲超貼心,內建高效能交流轉直流電源,輕巧好攜帶。

輸入電壓直流10.5V15V﹞或﹝市電110V﹞,另可升級至﹝交流50/60Hz 100V240V﹞

充電輸出範圍
 ※鋰鐵電池﹝綠色LED﹞:1~4 cells﹝2.0V~14.6V﹞,可調電流0.1Amps~3.0Amps。
 ※鋰離子電池﹝黃色LED﹞:1~4 cells﹝3.0V~16.4V﹞,可調電流0.1Amps~3.0Amps。
 ※鋰聚電池﹝紅色LED﹞:1~4 cells﹝3.0V~16.8V﹞,可調電流0.1Amps~3.0Amps。

充電模式
 ※鋰鐵電池﹝Li-Fe﹞:CC→CV,定電流充電後轉定電壓充電,定電壓3.7V/cell。
 ※鋰離子電池﹝Li-Ion﹞:CC→CV,定電流充電後轉定電壓充電,定電壓4.1V/cell。
 ※鋰聚電池﹝Li-Po﹞:CC→CV,定電流充電後轉定電壓充電,定電壓4.2V/cell。

LED狀態顯示
 ※燈號閃爍﹝亮0.5秒滅0.5秒﹞:Stand-By,待命中。
 ※燈號恆亮:Charging,充電中。
 ※燈號慢閃﹝亮0.2秒滅1秒﹞:Charge Completed,充電完成。
 ※全部LED燈號快閃﹝亮0.2秒滅0.2秒﹞:Charge Error,充電異常。

鳴聲功能
 ※接上電源:3短音。
 ※操作Start/Stop:1短音。
 ※操作Start/Stop錯誤:2短音。
 ※充電池異常﹝電池短路、電池反向﹞:10短音。
 ※充電器異常:10短音。
 ※充電完成﹝充電流降至設定值1/10﹞:3長音。
 ※8小時充電安全時間充飽:4長音。
 ※使用內建全時主動鋰電池平衡器連接時,根據插入之電池組電池顆數會有不同長音數,2顆電池組則2長音,4顆電池組則4長音

設定
 ※待命模式下,按押住Start/Stop兩秒鐘可切換充電池種類,有記憶功能無須重複設定,但啟動充電前,務必檢查選擇電池種類是否正確
 ※將旋鈕上缺口對準面板上刻度,可調整充電流大小,基於安全理由,啟動充電1分鐘後,電流調整功能失效
 ※為了預防玩家設定錯誤充電,程式內建預防設定錯誤功能,但此功能可能造成無法使用外接鋰電平衡器充電﹝充電器會顯示電池異常﹞,可以在啟動充電後,再按住Start/Stop兩秒鐘會聽到嗶聲,即表示已取消該功能,不會因鋰電平衡器而顯示異常。

充電操作
 1.連接範圍內之直流電源。
 2.設定欲充電之充電池類別。
 3.調整充電電流,此步驟請參考充電池的充電電流範圍,以免發生危險
 4.連接充電池。
 5.按一下Start/Stop啟動充電,充電中若要停止充電只要再按一下Start/Stop即可停止。
 6.欲取消預防錯誤功能,使用外接鋰電平衡器,請於啟動充電後一分鐘內再按住Start/Stop兩秒鐘直到嗶聲即可放開。﹝並非每一種鋰電平衡器都會造成誤動作,若有遇到會誤動再取消該功能即可﹞
 7.充電完成會有蜂鳴聲及LED充電完成狀態顯示。

注意事項
 ※使用內建全時主動式鋰電池平衡器充電時,務必先將充電器通電至待機狀態,才可以將電池組插入連接器,並注意聽蜂鳴器是否響出與電池組顆數相同的長音數,以確保電池組充電安全。
 ※本充電器一次只能充一組電池,內建全時主動式鋰電池平衡器不可以與面板上串充輸出接頭同時接不同的電池組。
 ※充電器有8小時的快充安全時間,但充電完成會以小電流續充,續充電流為設定電流的1/16,但電池仍會在定電壓充電的保護下續充,所以鋰電池續充電流會越來越小。
 ※因電子零件有一定的誤差容許量,充電流設定會有少許誤差,請依各電池製造商建議之最大充電流為限並請盡可能以1C以下充電。
 ※快速充電過程有一定程度的危險,充電中請隨時注意充電器與充電池的狀態。
 ※充電完成請先按一下Start/Stop停止充電再取下充電池。
 ※風扇孔及上方空氣對流孔為充電器散熱所需,請勿阻礙其空氣流通,若發現風扇不再轉動,請聯絡台灣遙控維修,以免造成充電器過熱的危險與損害。
 ※充電池種類設定錯誤會導致充電器使用錯誤的充電模式,雖然充電器有智慧防範系統,仍無法全範圍保護,除非確定充電池種類,否則請勿使用此充電器。
 ※本產品於正常使用下保固一年。

AC/DC LiMax-Plus多功能充電器

Bpart全時主動鋰電池平衡器器

回到最上面

horizontal rule

LiMax-Plus-AC(B)下載PDF檔    安裝設定影片

特性:適用市面上遙控模型通用的鋰鐵、鋰離子及鋰聚合物電池,自動偵測電池組顆數,輸入輸出逆向保護,可調整充電流,適用範圍廣泛,單鍵操作超簡單,狀態蜂鳴聲超貼心,內建高效能交流轉直流電源,輕巧好攜帶。

輸入電壓﹝市電110V﹞,另可升級至﹝交流50/60Hz 100V240V﹞

充電輸出範圍
 ※鋰鐵電池﹝綠色LED﹞:1~4 cells﹝2.0V~14.6V﹞,可調電流0.1Amps~3.0Amps。
 ※鋰離子電池﹝黃色LED﹞:1~4 cells﹝3.0V~16.4V﹞,可調電流0.1Amps~3.0Amps。
 ※鋰聚電池﹝紅色LED﹞:1~4 cells﹝3.0V~16.8V﹞,可調電流0.1Amps~3.0Amps。

充電模式
 ※鋰鐵電池﹝Li-Fe﹞:CC→CV,定電流充電後轉定電壓充電,定電壓3.7V/cell。
 ※鋰離子電池﹝Li-Ion﹞:CC→CV,定電流充電後轉定電壓充電,定電壓4.1V/cell。
 ※鋰聚電池﹝Li-Po﹞:CC→CV,定電流充電後轉定電壓充電,定電壓4.2V/cell。

LED狀態顯示
 ※燈號閃爍﹝亮0.5秒滅0.5秒﹞:Stand-By,待命中。
 ※燈號恆亮:Charging,充電中。
 ※燈號慢閃﹝亮0.2秒滅1秒﹞:Charge Completed,充電完成。
 ※全部LED燈號快閃﹝亮0.2秒滅0.2秒﹞:Charge Error,充電異常。

鳴聲功能
 ※接上電源:3短音。
 ※操作Start/Stop:1短音。
 ※操作Start/Stop錯誤:2短音。
 ※充電池異常﹝電池短路、電池反向﹞:10短音。
 ※充電器異常:10短音。
 ※充電完成﹝充電流降至設定值1/10﹞:3長音。
 ※8小時充電安全時間充飽:4長音。
 ※使用內建全時主動鋰電池平衡器連接時,根據插入之電池組電池顆數會有不同長音數,2顆電池組則2長音,4顆電池組則4長音

設定
 ※待命模式下,按押住Start/Stop兩秒鐘可切換充電池種類,有記憶功能無須重複設定,但啟動充電前,務必檢查選擇電池種類是否正確
 ※將旋鈕上缺口對準面板上刻度,可調整充電流大小,基於安全理由,啟動充電1分鐘後,電流調整功能失效
 ※為了預防玩家設定錯誤充電,程式內建預防設定錯誤功能,但此功能可能造成無法使用外接鋰電平衡器充電﹝充電器會顯示電池異常﹞,可以在啟動充電後,再按住Start/Stop兩秒鐘會聽到嗶聲,即表示已取消該功能,不會因鋰電平衡器而顯示異常。

充電操作
 1.連接範圍內之直流電源。
 2.設定欲充電之充電池類別。
 3.調整充電電流,此步驟請參考充電池的充電電流範圍,以免發生危險
 4.連接充電池。
 5.按一下Start/Stop啟動充電,充電中若要停止充電只要再按一下Start/Stop即可停止。
 6.欲取消預防錯誤功能,使用外接鋰電平衡器,請於啟動充電後一分鐘內再按住Start/Stop兩秒鐘直到嗶聲即可放開。﹝並非每一種鋰電平衡器都會造成誤動作,若有遇到會誤動再取消該功能即可﹞
 7.充電完成會有蜂鳴聲及LED充電完成狀態顯示。

注意事項
 ※使用內建全時主動式鋰電池平衡器充電時,務必先將充電器通電至待機狀態,才可以將電池組插入連接器,並注意聽蜂鳴器是否響出與電池組顆數相同的長音數,以確保電池組充電安全。
 ※本充電器一次只能充一組電池,內建全時主動式鋰電池平衡器不可以與面板上串充輸出接頭同時接不同的電池組。
 ※充電器有8小時的快充安全時間,但充電完成會以小電流續充,續充電流為設定電流的1/16,但電池仍會在定電壓充電的保護下續充,所以鋰電池續充電流會越來越小。
 ※因電子零件有一定的誤差容許量,充電流設定會有少許誤差,請依各電池製造商建議之最大充電流為限並請盡可能以1C以下充電。
 ※快速充電過程有一定程度的危險,充電中請隨時注意充電器與充電池的狀態。
 ※充電完成請先按一下Start/Stop停止充電再取下充電池。
 ※風扇孔及上方空氣對流孔為充電器散熱所需,請勿阻礙其空氣流通,若發現風扇不再轉動,請聯絡台灣遙控維修,以免造成充電器過熱的危險與損害。
 ※充電池種類設定錯誤會導致充電器使用錯誤的充電模式,雖然充電器有智慧防範系統,仍無法全範圍保護,除非確定充電池種類,否則請勿使用此充電器。
 ※本產品於正常使用下保固一年。

AC LiMax-Plus多功能充電器

Bpart全時主動鋰電池平衡器器

回到最上面

horizontal rule

Cute下載PDF檔    安裝設定影片

特性:適用市面上遙控模型通用的鎳氫、鎳鎘及鋰聚合物電池,自動偵測電池組顆數,輸入輸出逆向保護,可調整充電流,適用範圍廣泛,單鍵操作超簡單,狀態蜂鳴聲超貼心。

輸入電壓:直流10.5~15伏特。

充電輸出範圍
 ※鎳氫電池﹝綠色LED﹞:1~10 cells﹝1.0V~18.1V﹞,可調電流0.1Amps~3.0Amps。
 ※鎳鎘電池﹝黃色LED﹞:1~10 cells﹝1.0V~18.1V﹞,可調電流0.1Amps~3.0Amps。
 ※鋰聚電池﹝紅色LED﹞:1~4 cells﹝3.0V~16.72V﹞,可調電流0.1Amps~3.0Amps。

充電模式
 ※鎳氫電池﹝NiMH﹞:CC,定電流充電。
 ※鎳鎘電池﹝NiCd﹞:CC,定電流充電。
 ※鋰聚電池﹝LiPo﹞:CC→CV,定電流充電後轉定電壓充電。

LED狀態顯示
 ※燈號閃爍﹝亮0.5秒滅0.5秒﹞:Stand-By,待命中。
 ※燈號恆亮:Charging,充電中。
 ※燈號慢閃﹝亮0.2秒滅1秒﹞:Charge Completed,充電完成。
 ※全部LED燈號快閃﹝亮0.2秒滅0.2秒﹞:Charge Error,充電異常。

鳴聲功能
 ※接上電源:3短音。
 ※操作Start/Stop:1短音。
 ※操作Start/Stop錯誤:2短音。
 ※充電池異常﹝電池短路、電池反向﹞:10短音。
 ※充電器異常:10短音。
 ※-deltaV充飽或鋰電池充飽﹝充電流降至設定值1/10﹞:3長音。
 ※兩小時充電安全時間充飽:4長音。
 ※鎳氫、鎳鎘最大保護電壓充飽:5長音。

設定
 ※待命模式下,按押住Start/Stop兩秒鐘可切換充電池種類,有記憶功能無須重複設定,但啟動充電前,務必檢查選擇電池種類是否正確
 ※將旋鈕上缺口對準面板上刻度,可調整充電流大小,基於安全理由,啟動充電1分鐘後,電流調整功能失效

充電操作
 1.連接範圍內之直流電源。
 2.設定欲充電之充電池類別。
 3.調整充電電流,此步驟請參考充電池的充電電流範圍,以免發生危險
 4.連接充電池。
 5.按一下Start/Stop啟動充電,充電中若要停止充電只要再按一下Start/Stop即可停止。
 6.充電完成會有蜂鳴聲及LED充電完成狀態顯示。

注意事項
 ※充電器有兩小時的快充安全時間,但充電完成會以小電流續充,鎳氫、鎳鎘電池續充電流為設定電流的1/32,鋰電池續充電流為設定電流的1/16,但鋰電池仍會在定電壓充電的保護下續充,所以鋰電池續充電流會越來越小。
 ※因電子零件有一定的誤差容許量,充電流設定會有少許誤差,請盡可能以1C以下充電。
 ※快速充電過程有一定程度的危險,充電中請隨時注意充電器與充電池的狀態。
 ※充電完成請先按一下Start/Stop停止充電再取下充電池。
 ※風扇孔及上方空氣對流孔為充電器散熱所需,請勿阻礙其空氣流通,若發現風扇不再轉動,請聯絡台灣遙控維修,以免造成充電器過熱的危險與損害。
 ※充電池種類設定錯誤會導致充電器使用錯誤的充電模式,雖然充電器有智慧防範系統,仍無法全範圍保護,除非確定充電池種類,否則請勿使用此充電器。
 ※本產品於正常使用下保固一年。

DC Cute多功能充電器

回到最上面

horizontal rule

HobbyMate下載PDF檔    安裝設定影片

特性:適用市面上遙控模型通用的鎳氫、鎳鎘及鉛酸電池,自動偵測電池組顆數,輸入輸出逆向保護,可調整充電流,適用範圍廣泛,單鍵操作超簡單,狀態蜂鳴聲超貼心。

輸入電壓:直流10.5~15伏特。

充電輸出範圍
 ※鎳氫電池﹝綠色LED﹞:1~10 cells﹝1.0V~18.1V﹞,可調電流0.1Amps~3.0Amps。
 ※鎳鎘電池﹝黃色LED﹞:1~10 cells﹝1.0V~18.1V﹞,可調電流0.1Amps~3.0Amps。
 ※鉛酸電池﹝紅色LED﹞:6V/12V﹝5.0V~15.0V﹞,可調電流0.1Amps~3.0Amps。

充電模式
 ※鎳氫電池﹝NiMH﹞:CC,定電流充電。
 ※鎳鎘電池﹝NiCd﹞:CC,定電流充電。
 ※鉛酸電池﹝PbAd﹞:CC→CV,定電流充電後轉定電壓充電。

LED狀態顯示
 ※燈號閃爍﹝亮0.5秒滅0.5秒﹞:Stand-By,待命中。
 ※燈號恆亮:Charging,充電中。
 ※燈號慢閃﹝亮0.2秒滅1秒﹞:Charge Completed,充電完成。
 ※全部LED燈號快閃﹝亮0.2秒滅0.2秒﹞:Charge Error,充電異常。

鳴聲功能
 ※接上電源:3短音。
 ※操作Start/Stop:1短音。
 ※操作Start/Stop錯誤:2短音。
 ※充電池異常﹝電池短路、電池反向﹞:10短音。
 ※充電器異常:10短音。
 ※-deltaV充飽或鉛酸電池充飽﹝充電流降至設定值1/10﹞:3長音。
 ※鎳氫、鎳鎘兩小時充電安全時間充飽,鉛酸5小時充電安全時間充飽:4長音。
 ※鎳氫、鎳鎘最大保護電壓充飽:5長音。

設定
 ※待命模式下,按押住Start/Stop兩秒鐘可切換充電池種類,有記憶功能無須重複設定,但啟動充電前,務必檢查選擇電池種類是否正確
 ※將旋鈕上缺口對準面板上刻度,可調整充電流大小,基於安全理由,啟動充電1分鐘後,電流調整功能失效

充電操作
 1.連接範圍內之直流電源。
 2.設定欲充電之充電池類別。
 3.調整充電電流,此步驟請參考充電池的充電電流範圍,以免發生危險
 4.連接充電池。
 5.按一下Start/Stop啟動充電,充電中若要停止充電只要再按一下Start/Stop即可停止。
 6.充電完成會有蜂鳴聲及LED充電完成狀態顯示。

注意事項
 ※充電器有兩小時的快充安全時間,但充電完成會以小電流續充,鎳氫、鎳鎘電池續充電流為設定電流的1/32,鉛酸電池續充電流為設定電流的1/16,但鉛酸電池仍會在定電壓充電的保護下續充,所以鉛酸電池續充電流會越來越小。
 ※因電子零件有一定的誤差容許量,充電流設定會有少許誤差,請盡可能以1C以下充電。
 ※快速充電過程有一定程度的危險,充電中請隨時注意充電器與充電池的狀態。
 ※充電完成請先按一下Start/Stop停止充電再取下充電池。
 ※風扇孔及上方空氣對流孔為充電器散熱所需,請勿阻礙其空氣流通,若發現風扇不再轉動,請聯絡台灣遙控維修,以免造成充電器過熱的危險與損害。
 ※充電池種類設定錯誤會導致充電器使用錯誤的充電模式,雖然充電器有智慧防範系統,仍無法全範圍保護,除非確定充電池種類,否則請勿使用此充電器。
 ※本產品於正常使用下保固一年。

DC HobbyMate多功能充電器

回到最上面



horizontal rule

LiMax下載PDF檔    安裝設定影片

特性:適用市面上遙控模型通用的鋰鐵、鋰離子及鋰聚合物電池,自動偵測電池組顆數,輸入輸出逆向保護,可調整充電流,適用範圍廣泛,單鍵操作超簡單,狀態蜂鳴聲超貼心。

輸入電壓:直流10.5~15伏特。

充電輸出範圍
 ※鋰鐵電池﹝綠色LED﹞:1~4 cells﹝2.0V~14.8V﹞,可調電流0.1Amps~3.0Amps。
 ※鋰離子電池﹝黃色LED﹞:1~4 cells﹝3.0V~16.4V﹞,可調電流0.1Amps~3.0Amps。
 ※鋰聚電池﹝紅色LED﹞:1~4 cells﹝3.0V~16.8V﹞,可調電流0.1Amps~3.0Amps。

充電模式
 ※鋰鐵電池﹝Li-Fe﹞:CC→CV,定電流充電後轉定電壓充電,定電壓3.7V/cell。
 ※鋰離子電池﹝Li-Ion﹞:CC→CV,定電流充電後轉定電壓充電,定電壓4.1V/cell。
 ※鋰聚電池﹝Li-Po﹞:CC→CV,定電流充電後轉定電壓充電,定電壓4.2V/cell。

LED狀態顯示
 ※燈號閃爍﹝亮0.5秒滅0.5秒﹞:Stand-By,待命中。
 ※燈號恆亮:Charging,充電中。
 ※燈號慢閃﹝亮0.2秒滅1秒﹞:Charge Completed,充電完成。
 ※全部LED燈號快閃﹝亮0.2秒滅0.2秒﹞:Charge Error,充電異常。

鳴聲功能
 ※接上電源:3短音。
 ※操作Start/Stop:1短音。
 ※操作Start/Stop錯誤:2短音。
 ※充電池異常﹝電池短路、電池反向﹞:10短音。
 ※充電器異常:10短音。
 ※充電完成﹝充電流降至設定值1/10﹞:3長音。
 ※兩小時充電安全時間充飽:4長音。

設定
 ※待命模式下,按押住Start/Stop兩秒鐘可切換充電池種類,有記憶功能無須重複設定,但啟動充電前,務必檢查選擇電池種類是否正確
 ※將旋鈕上缺口對準面板上刻度,可調整充電流大小,基於安全理由,啟動充電1分鐘後,電流調整功能失效
 ※為了預防玩家設定錯誤充電,程式內建預防設定錯誤功能,但此功能可能造成無法使用外接鋰電平衡器充電﹝充電器會顯示電池異常﹞,可以在啟動充電後,再按住Start/Stop兩秒鐘會聽到嗶聲,即表示已取消該功能,不會因鋰電平衡器而顯示異常。

充電操作
 1.連接範圍內之直流電源。
 2.設定欲充電之充電池類別。
 3.調整充電電流,此步驟請參考充電池的充電電流範圍,以免發生危險
 4.連接充電池。
 5.按一下Start/Stop啟動充電,充電中若要停止充電只要再按一下Start/Stop即可停止。
 6.欲取消預防錯誤功能,使用外接鋰電平衡器,請於啟動充電後一分鐘內再按住Start/Stop兩秒鐘直到嗶聲即可放開。﹝並非每一種鋰電平衡器都會造成誤動作,若有遇到會誤動再取消該功能即可﹞
 7.充電完成會有蜂鳴聲及LED充電完成狀態顯示。

注意事項
 ※充電器有5小時的快充安全時間,可支援較小電流充電,延長電池壽命,但充電完成會以小電流續充,續充電流為設定電流的1/16,但電池仍會在定電壓充電的保護下續充,所以鋰電池續充電流會越來越小。
 ※因電子零件有一定的誤差容許量,充電流設定會有少許誤差,請依各電池說明之最大充電流為限並請盡可能以1C以下充電。
 ※快速充電過程有一定程度的危險,充電中請隨時注意充電器與充電池的狀態。
 ※充電完成請先按一下Start/Stop停止充電再取下充電池。
 ※風扇孔及上方空氣對流孔為充電器散熱所需,請勿阻礙其空氣流通,若發現風扇不再轉動,請聯絡台灣遙控維修,以免造成充電器過熱的危險與損害。
 ※充電池種類設定錯誤會導致充電器使用錯誤的充電模式,雖然充電器有智慧防範系統,仍無法全範圍保護,除非確定充電池種類,否則請勿使用此充電器。
 ※本產品於正常使用下保固一年。

DC LiMax多功能充電器

回到最上面

horizontal rule

Visual Power下載PDF檔    安裝設定影片

特性:適用市面上10AH﹝10安培小時﹞以上之12伏特鉛酸電池,輸出逆向保險絲保護,定電流定電壓充電,操作簡單,電池容量看得見,還可當成簡易15V直流電源。

輸入電壓:交流100~240伏特,50/60赫茲。

充電輸出範圍及充電模式:適用12V鉛酸電池,定電流3Amps充電後轉定電壓14.8V充電。

電池容量LED顯示
 ※未插入AC電源時接上電池端:紅色LED會根據電池容量顯示位階,供電池容量參考。
 ※電池容量顯示會因為電池的新舊與電池容量的大小而有誤差,電池容量位階僅供參考

充電狀態LED顯示:﹝ 插入AC電源時會自動進入充電模式﹞
 ※紅色位階燈號慢閃﹝亮0.5秒滅0.5秒﹞:充電中。
 ※綠色充飽燈號亮:充電完成。
 ※全部LED燈號慢閃﹝亮0.5秒滅0.5秒﹞:省能源提醒,有插AC電源未接電池充電。
 ※使用充電器當成15V直流電源時,燈號會顯示為充電完成狀態,無須理會

充電操作步驟
 1.連接範圍內之鉛酸電池到充電器輸出端,會有電池容量位階顯示。
 2.連接AC電源到充電器輸入端,電容量位階燈號會開始閃爍並充電。
 3.充電完成綠色燈號會態顯示,先拔除AC電源再拔開電池端,完成充電。

注意事項
 ※充電操作步驟是為避免充電器內部保險絲因為輸出端誤擊而燒斷,請參照充電步驟操作充電。
 ※任何充電過程都有一定程度的危險性,充電中請隨時注意充電器與充電池的狀態。
 ※側邊下方空氣對流孔有可能接觸到AC高壓電,使用時請遠離幼童,避免任何探棒或針狀物品接近充電器
 ※上方及側邊下方空氣對流孔為充電器散熱所需,請勿阻礙其空氣流通
 ※充電池種類錯誤會導致危險,除非確定充電池為12V鉛酸電池﹝或12V鋰鐵電池﹞,否則請勿使用此充電器
 ※使用當作充電器直流電源時,若發生充電器Reset的情況,表示輸出功率不足以提供充電功率,請將充電器的充電電流調小即可
 ※本產品於正常使用下保固一年。

visual power鉛酸電池充電器

回到最上面

horizontal rule

Double-P下載PDF檔    安裝設定影片

特性:適用市面上遙控模型通用的鎳氫、鎳鎘及鋰聚合物電池,自動偵測電池顆數,可同時充兩組電池,外出操作更省時,輸入輸出逆向保護,數位調整充電流,液晶顯示操作超簡單,狀態蜂鳴聲超貼心。

輸入電壓:直流10.5~15伏特。

充電輸出範圍
 ※鎳氫電池﹝NiMH﹞:1~8 cells﹝1.1V~14.3V﹞,可調電流0.10安培~4.50安培。
 ※鎳鎘電池﹝NiCd﹞:1~8 cells﹝1.1V~14.3V﹞,可調電流0.10安培~4.50安培。
 ※鋰聚電池﹝LiPo﹞:1~3 cells﹝3.0V~12.54V﹞,可調電流0.10安培~4.50安培。
 ※
兩組電池同時充電時,充電流合計需小於6安培

充電模式
 ※鎳氫電池﹝NiMH﹞:CC,定電流充電。
 ※鎳鎘電池﹝NiCd﹞:CC,定電流充電。
 ※鋰聚電池﹝LiPo﹞:CC→CV,定電流充電後轉定電壓充電。

2X16LCM狀態顯示
 ※
狀態頁第一行:A組電池電壓及充電時間,若時間不閃動表示不在快充狀態,可能是已充飽或未啟動充電,若底線在A字母下方時表示按鈕操作A組充電器
 ※
狀態頁第二行:B組電池電壓及充電時間,若時間不閃動表示不在快充狀態,可能是已充飽或未啟動充電,若底線在B字母下方時表示按鈕操作B組充電器
 ※
設定頁第一行:充電狀態:

1.Charge Setup:充電設定﹝設定充電池種類及充電電流﹞。

2.Detecting Cell:電池顆數偵測中。

3.Charging Xcell:正在充電X顆電池組。

4.Chg Completed:充電完成。

 ※設定頁第二行:充電池種類及充電流設定。

蜂鳴聲功能
 ※接上電源:3短音。
 ※設定按鈕操作正確:1短音。
 ※設定按鈕操作錯誤:2短音。
 ※充電池異常﹝電池短路﹞:10短音。
 ※2小時充電安全時間充飽:2長音。
 ※-
deltaV充飽或鋰電池充飽﹝充電流降至設定值1/10﹞:3長音。
 ※鎳氫、鎳鎘最大保護電壓充飽:4長音。

設定與操作
 ※在
狀態頁,按押“↑”或“↓”一下可以選擇操作A組或B組控制,當底線在A字母下方時,表示“MODE”及“S/S/S”將操控A組充電器;當底線在B字母下方時,表示“MODE”及“S/S/S”將操控B組充電器。
 ※在
狀態頁,按押“MODE”一下,根據底線字母,可以切換到該組設定頁,在設定頁,按押“MODE”一下,可以切換到狀態頁
 ※在
狀態頁,按押“S/S/S”一下,根據底線字母,可以啟動或停止該組充電。
 ※在
設定頁,按一下“S/S/S”可切換充電池種類,有記憶功能無須重複設定,但啟動充電前,務必檢查選擇電池種類是否正確,按押“↑”或“↓”可以調整充電流,基於安全理由,啟動充電後,電流調整功能失效

充電操作流程

1.連接範圍內之直流電源。
 2.設定欲充電組之充電池類別。
 3.調整該組充電電流,
此步驟請參考充電池的充電電流範圍,以免發生危險
 4.連接充電池。
 5.按一下“S/S/S”啟動該組充電,充電中若要停止充電只要再按一下“S/S/S”即可停止。
 6.充電完成會有蜂鳴聲及LCM充電完成狀態顯示。

注意事項
 ※
三種電池會個別記憶設定的充電電流,設定時請先設定電池種類再設定充電電流
 ※充電器有兩小時的快充安全時間,但充電完成會以
1/16小電流續充,但鋰電池仍會在定電壓充電的保護下續充,所以鋰電池續充電流會越來越小。
 ※
因電子零件有一定的誤差容許量,充電流設定會有少許誤差,請盡可能以1C以下充電。
 ※快速充電過程有一定程度的危險,充電中請隨時注意充電器與充電池的狀態。
 ※充電完成請先按一下“S/S/S”停止充電涓流再取下充電池。
 ※
風扇孔及空氣對流孔為充電器散熱所需,請勿阻礙其空氣流通,若發現風扇不再轉動,請聯絡台灣遙控維修,以免造成充電器過熱的危險與損害。
 ※
充電池種類設定錯誤會導致充電器使用錯誤的充電模式,雖然充電器有智慧防範系統,仍無法全範圍保護,除非確定充電池種類,否則請勿使用此充電器。
 ※
若不慎電源反接導致內部電源保險絲燒斷,可拆除面板四角固定螺絲,將面板含電子機板一併取出,即可更換機板背面10安培20mm玻璃管保險絲。
 ※
本產品於正常使用下保固一年。

Double-P多功能充電器

回到最上面

horizontal rule

G-Power Cycler下載PDF檔    安裝設定影片

特性:適用市面上遙控模型通用的鎳氫、鎳鎘、鋰聚、鋰鐵及鉛酸五種電池,自動偵測電池顆數多重保護,充電流大,支援範圍廣,外出操作更省時,輸入輸出逆向保護,數位調整充電流,液晶顯示操作超簡單,狀態蜂鳴聲超貼心,循環充放電功能,活化電池好幫手。

輸入電壓:直流10.5~15伏特。

充電輸出範圍
 ※鎳氫電池﹝NiMH﹞:1~16 cells﹝1.1V~28.6V﹞,可調電流0.10安培~6.00安培。
 ※鎳鎘電池﹝NiCd﹞:1~16 cells﹝1.1V~28.6V﹞,可調電流0.10安培~6.00安培。
 ※鋰聚電池﹝LiPo﹞:1~6 cells﹝3.0V~25.2V﹞,可調電流0.10安培~6.00安培。
 ※鋰鐵電池﹝LiFe﹞:1~6 cells﹝2.0V~22.2V﹞,可調電流0.10安培~6.00安培。
 ※鉛酸電池﹝PbAd﹞:6V/12V-cells﹝6V/12V﹞,可調電流0.10安培~6.00安培。

※充電輸出功率上限為90W,充電器自動限制輸出功率,降低充電電流。

充電模式
 ※鎳氫電池﹝NiMH﹞、鎳鎘電池﹝NiCd﹞:CC,根據充電流設定值定電流充電。
 ※鋰聚電池﹝LiPo﹞、鋰鐵電池﹝LiFe﹞、鉛酸電池﹝PbAd﹞:CC→CV,根據充電流設定值定電流充電後根據電池顆數轉定電壓充電。

充放電程序設定模式
 ※﹝Charge Only﹞:只做1次充電功能。
 ※﹝Discharge Only﹞:只做1次放電功能。
 ※﹝D→C Cycles:N﹞:循環放充電N次,從放電開始,到充電結束。
﹝N為1~9﹞
 ※﹝C→D Cycles:N﹞:循環充放電N次,從充電開始,到放電結束。
﹝N為1~9﹞

※在設定模式下,按“START/STOP”鍵,可於四種模式間循環切換,按INC和DEC鍵可設定充放電循環次數。

放電範圍與截止電壓
 ※鎳氫電池﹝NiMH﹞、鎳鎘電池﹝NiCd﹞:0.9V/cell,可調電流0.10安培~2.00安培。
 ※鋰聚電池﹝LiPo﹞:3.0V/cell,可調電流0.10安培~2.00安培。
 ※鋰鐵電池﹝LiFe﹞:2.5V/cell,可調電流0.10安培~2.00安培。
 ※鉛酸電池﹝PbAd﹞:5.25V/6V-cell,可調電流0.10安培~2.00安培。

※放電最大功率上限為28W,超過限制功率自動顯示操作錯誤。

2X16液晶顯示器狀態顯示﹝無背光型﹞
 ※
第一頁﹝狀態頁﹞第一行:電池電壓及充電峰值電壓﹝充電時﹞或放電時間﹝放電時﹞。
 ※
第一頁﹝狀態頁﹞第二行:充放電程序﹝說明如下﹞及充放電容量﹝mAH﹞。

  Stand-By:待機。

  Charging:充電。

  Cooling:電池組冷卻﹝出現於放電後轉充電前與充電後轉放電前﹞。

  Dischg:放電。

  Complete:所有充放電程序完成。

  ERROR:電池故障或充放電設定錯誤。
 ※
第二頁﹝設定頁﹞第一行頁面定義:Material & Cells﹝設定充電池種類及電池顆數﹞。
 ※
第二頁﹝設定頁﹞第二行設定:﹝NiMH﹞﹝NiCd﹞﹝LiPo﹞﹝LiFe﹞﹝PbAd﹞﹝設定模式下按一下START/STOP循環設定﹞,﹝N-cell﹞﹝設定模式下按一下INC或DEC可增減設定電池顆數﹞。
 ※
第三頁﹝設定頁﹞第一行頁面定義:Process Setup﹝充放電處理程序設定﹞。

第三頁﹝設定頁﹞第二行設定:﹝Charge Only﹞﹝Discharge Only﹞﹝D→C Cycles:N﹞﹝C→D Cycles:N﹞﹝在設定模式下,按一次START/STOP鍵,可於四種模式間循環切換,按一下INC和DEC鍵可增減設定充放電循環次數﹞。
 ※
第四頁﹝設定頁﹞第一行頁面定義:Charge Rate﹝充電電流設定﹞。

第四頁﹝設定頁﹞第二行設定:﹝X.XXAmps﹞﹝在設定模式下,按一下INC和DEC鍵可增減設定充充電電流,每一階為0.05安培﹞。

第五頁﹝設定頁﹞第一行頁面定義:Discharge Rate﹝放電電流設定﹞。

第五頁﹝設定頁﹞第二行設定:﹝X.XXAmps﹞﹝在設定模式下,按一下INC和DEC鍵可增減設定充放電電流,每一階為0.05安培﹞。

第六頁﹝設定頁﹞第一行設定:Safe-Time XX:XX﹝充電安全時間設定﹞﹝在設定模式下,按一下INC和DEC鍵可增減設定充電安全時間,每一階為10分鐘,最短10分鐘,最長20小時﹞。

第六頁﹝設定頁﹞第二行:Run-Time XX:XX﹝充放電時間顯示﹞。

蜂鳴聲鳴叫音
 ※接上電源:3短音。
 ※設定按鈕操作正確:1短音。
 ※設定按鈕操作錯誤或充放電程序轉態提醒:2短音。
 ※充電池異常﹝電池短路﹞:10短音。
 ※充放電程序完成:3長音。
 ※充電安全時間充飽:4長音。
 ※鎳氫、鎳鎘最大保護電壓充飽:5長音。

LED燈號顯示
 ※待機:綠色LED閃燈亮0.5秒,滅0.5秒。
 ※充電:綠色LED燈恆亮。
 ※放電:紅色LED燈恆亮。
 ※冷卻:紅色LED閃燈亮0.5秒,滅0.5秒。
 ※完成:綠色LED閃燈亮0.1秒,滅1.5秒。
 ※異常:綠色與紅色LED交替閃燈亮0.1秒,滅0.1秒。

設定與操作
 ※在操作模式下,按押一下“▲﹝INC﹞”或“▼﹝DEC﹞”可以切換頁面。
 ※在設定頁時,按押一下“SET”,可進入設定模式,此時在液晶顯示器上要設定的數值下方會出現底線,按一下“INC”和“DEC”鍵可增減設定值。
 ※在設定模式下,按押一下“START/STOP”,可依設定頁切換電池種類或充放電處理程序。
 ※在設定模式下,再按押一下“SET”,可離開設定模式變成操作模式,此時要設定的數值下方的底線會消失。
 ※基於安全理由,啟動充放電程序後,無法進入設定模式,只能切換頁面,若要再次設定,請先停止充放電程序

充放電操作流程
 1.連接範圍內之直流電源。
 2.逐頁設定適當之充電池類別、充放電程序、充電電流、放電電流及充電安全時間。
 3.連接充電池,按一下“START/STOP”啟動充放電程序,程序中再按一下“START/STOP”即可停止放電程序。
 4.充放電程序完成會有蜂鳴聲及液晶顯示器狀態顯示。

注意事項
 ※
鋰離子電池﹝Li-Ion﹞請將電池設定於鋰聚電池﹝LiPo﹞。
 ※
為避免誤動作,鎳鎘鎳氫電池充電的前7分鐘不會偵測-ΔV,絕對不要將充過電未使用的電池直接做充電程序
 ※
設定頁會自動跳過無須設定的頁面,例如設定成只有充電程序時,自動跳過放電電流設定頁。
 ※充電完成會以
1/16小電流續充,但鋰電池與鉛酸電池仍會在定電壓充電的保護下續充,所以續充電流會越來越小,不會過充。
 ※因電子零件有一定的誤差容許量,充放電流設定值會與實際數值有少許誤差。
 ※快速充電過程有一定程度的危險,充放電中請隨時注意充電器與充電池的狀態。
 ※充電完成請先按一下“START/STOP”停止充電涓流再取下充電池。
 ※
散熱風扇採環保節能設計,當內部散熱片達須散熱溫度時風扇才會自動啟動,降溫後亦會自動停止。
 ※
風扇孔及空氣對流孔為充電器散熱所需,請勿阻礙其空氣流通,若發現充電器溫度很高風扇卻不轉動,請聯絡台灣遙控維修,以免造成充電器過熱的危險與損害。
 ※
充電池種類設定錯誤會導致充電器使用錯誤的充電模式,雖然充電器有智慧防範系統,仍無法全範圍保護,除非確定充電池種類,否則請勿使用此充電器。
 ※本產品於正常使用下保固一年。

G-Power Cycler多功能充放電器

回到最上面

horizontal rule

G-Power Cycler-BL下載PDF檔    安裝設定影片

特性:適用市面上遙控模型通用的鎳氫、鎳鎘、鋰聚、鋰鐵及鉛酸五種電池,自動偵測電池顆數多重保護,充電流大,支援範圍廣,外出操作更省時,輸入輸出逆向保護,數位調整充電流,液晶顯示操作超簡單,狀態蜂鳴聲超貼心,循環充放電功能,活化電池好幫手。

輸入電壓:直流10.5~15伏特。

充電輸出範圍
 ※鎳氫電池﹝NiMH﹞:1~16 cells﹝1.1V~28.6V﹞,可調電流0.10安培~6.00安培。
 ※鎳鎘電池﹝NiCd﹞:1~16 cells﹝1.1V~28.6V﹞,可調電流0.10安培~6.00安培。
 ※鋰聚電池﹝LiPo﹞:1~6 cells﹝3.0V~25.2V﹞,可調電流0.10安培~6.00安培。
 ※鋰鐵電池﹝LiFe﹞:1~6 cells﹝2.0V~22.2V﹞,可調電流0.10安培~6.00安培。
 ※鉛酸電池﹝PbAd﹞:6V/12V-cells﹝6V/12V﹞,可調電流0.10安培~6.00安培。

※充電輸出功率上限為90W,充電器自動限制輸出功率,降低充電電流。

充電模式
 ※鎳氫電池﹝NiMH﹞、鎳鎘電池﹝NiCd﹞:CC,根據充電流設定值定電流充電。
 ※鋰聚電池﹝LiPo﹞、鋰鐵電池﹝LiFe﹞、鉛酸電池﹝PbAd﹞:CC→CV,根據充電流設定值定電流充電後根據電池顆數轉定電壓充電。

充放電程序設定模式
 ※﹝Charge Only﹞:只做1次充電功能。
 ※﹝Discharge Only﹞:只做1次放電功能。
 ※﹝D→C Cycles:N﹞:循環放充電N次,從放電開始,到充電結束。
﹝N為1~9﹞
 ※﹝C→D Cycles:N﹞:循環充放電N次,從充電開始,到放電結束。
﹝N為1~9﹞

※在設定模式下,按“START/STOP”鍵,可於四種模式間循環切換,按INC和DEC鍵可設定充放電循環次數。

放電範圍與截止電壓
 ※鎳氫電池﹝NiMH﹞、鎳鎘電池﹝NiCd﹞:0.9V/cell,可調電流0.10安培~2.00安培。
 ※鋰聚電池﹝LiPo﹞:3.0V/cell,可調電流0.10安培~2.00安培。
 ※鋰鐵電池﹝LiFe﹞:2.5V/cell,可調電流0.10安培~2.00安培。
 ※鉛酸電池﹝PbAd﹞:5.25V/6V-cell,可調電流0.10安培~2.00安培。

※放電最大功率上限為28W,超過限制功率自動顯示操作錯誤。

2X16液晶顯示器狀態顯示﹝藍色背光型﹞
 ※
第一頁﹝狀態頁﹞第一行:電池電壓及充電峰值電壓﹝充電時﹞或放電時間﹝放電時﹞。
 ※
第一頁﹝狀態頁﹞第二行:充放電程序﹝說明如下﹞及充放電容量﹝mAH﹞。

  Stand-By:待機。

  Charging:充電。

  Cooling:電池組冷卻﹝出現於放電後轉充電前與充電後轉放電前﹞。

  Dischg:放電。

  Complete:所有充放電程序完成。

  ERROR:電池故障或充放電設定錯誤。

第二頁﹝設定頁﹞第一行頁面定義:Material & Cells﹝設定充電池種類及電池顆數﹞。
 ※
第二頁﹝設定頁﹞第二行設定:﹝NiMH﹞﹝NiCd﹞﹝LiPo﹞﹝LiFe﹞﹝PbAd﹞﹝設定模式下按一下START/STOP循環設定﹞,﹝N-cell﹞﹝設定模式下按一下INC或DEC可增減設定電池顆數﹞。
 ※
第三頁﹝設定頁﹞第一行頁面定義:Process Setup﹝充放電處理程序設定﹞。

第三頁﹝設定頁﹞第二行設定:﹝Charge Only﹞﹝Discharge Only﹞﹝D→C Cycles:N﹞﹝C→D Cycles:N﹞﹝在設定模式下,按一次START/STOP鍵,可於四種模式間循環切換,按一下INC和DEC鍵可增減設定充放電循環次數﹞。

第四頁﹝設定頁﹞第一行頁面定義:Charge Rate﹝充電電流設定﹞。

第四頁﹝設定頁﹞第二行設定:﹝X.XXAmps﹞﹝在設定模式下,按一下INC和DEC鍵可增減設定充充電電流,每一階為0.05安培﹞。

第五頁﹝設定頁﹞第一行頁面定義:Discharge Rate﹝放電電流設定﹞。

第五頁﹝設定頁﹞第二行設定:﹝X.XXAmps﹞﹝在設定模式下,按一下INC和DEC鍵可增減設定充放電電流,每一階為0.05安培﹞。

第六頁﹝設定頁﹞第一行設定:Safe-Time XX:XX﹝充電安全時間設定﹞﹝在設定模式下,按一下INC和DEC鍵可增減設定充電安全時間,每一階為10分鐘,最短10分鐘,最長20小時﹞。

第六頁﹝設定頁﹞第二行:Run-Time XX:XX﹝充放電時間顯示﹞。

蜂鳴聲鳴叫音
 ※接上電源:3短音。
 ※設定按鈕操作正確:1短音。
 ※設定按鈕操作錯誤或充放電程序轉態提醒:2短音。
 ※充電池異常﹝電池短路﹞:10短音。

※充放電程序完成:3長音。
 ※充電安全時間充飽:4長音。
 ※鎳氫、鎳鎘最大保護電壓充飽:5長音。

LED燈號顯示
 ※待機:綠色LED閃燈亮0.5秒,滅0.5秒。
 ※充電:綠色LED燈恆亮。
 ※放電:紅色LED燈恆亮。
 ※冷卻:紅色LED閃燈亮0.5秒,滅0.5秒。
 ※完成:綠色LED閃燈亮0.1秒,滅1.5秒。
 ※異常:綠色與紅色LED交替閃燈亮0.1秒,滅0.1秒。

設定與操作
 ※在操作模式下,按押一下“▲﹝INC﹞”或“▼﹝DEC﹞”可以切換頁面。
 ※在設定頁時,按押一下“SET”,可進入設定模式,此時在液晶顯示器上要設定的數值下方會出現底線,按一下“INC”和“DEC”鍵可增減設定值。
 ※在設定模式下,按押一下“START/STOP”,可依設定頁切換電池種類或充放電處理程序。
 ※在設定模式下,再按押一下“SET”,可離開設定模式變成操作模式,此時要設定的數值下方的底線會消失。
 ※基於安全理由,啟動充放電程序後,無法進入設定模式,只能切換頁面,若要再次設定,請先停止充放電程序

充放電操作流程
 1.連接範圍內之直流電源。
 2.逐頁設定適當之充電池類別、充放電程序、充電電流、放電電流及充電安全時間。
 3.連接充電池,按一下“START/STOP”啟動充放電程序,程序中再按一下“START/STOP”即可停止放電程序。
 4.充放電程序完成會有蜂鳴聲及液晶顯示器狀態顯示。

注意事項

鋰離子電池﹝Li-Ion﹞請將電池設定於鋰聚電池﹝LiPo﹞。

為避免誤動作,鎳鎘鎳氫電池充電的前7分鐘不會偵測-ΔV,絕對不要將充過電未使用的電池直接做充電程序

設定頁會自動跳過無須設定的頁面,例如設定成只有充電程序時,自動跳過放電電流設定頁。

※充電完成會以1/16小電流續充,但鋰電池與鉛酸電池仍會在定電壓充電的保護下續充,所以續充電流會越來越小,不會過充。
 ※因電子零件有一定的誤差容許量,充放電流設定值會與實際數值有少許誤差。
 ※快速充電過程有一定程度的危險,充放電中請隨時注意充電器與充電池的狀態。
 ※充電完成請先按一下“START/STOP”停止充電涓流再取下充電池。
 ※
散熱風扇採環保節能設計,當內部散熱片達須散熱溫度時風扇才會自動啟動,降溫後亦會自動停止。
 ※
風扇孔及空氣對流孔為充電器散熱所需,請勿阻礙其空氣流通,若發現充電器溫度很高風扇卻不轉動,請聯絡台灣遙控維修,以免造成充電器過熱的危險與損害。
 ※
充電池種類設定錯誤會導致充電器使用錯誤的充電模式,雖然充電器有智慧防範系統,仍無法全範圍保護,除非確定充電池種類,否則請勿使用此充電器。
 ※本產品於正常使用下保固一年。

G-Power Cycler-BL多功能充放電器

回到最上面

horizontal rule

ELEPower下載PDF檔    安裝設定影片

特性:交換式15V直流電源,最大輸出能力為70瓦特。

輸入電壓:交流100~240伏特。

輸出電壓:直流15.0+/-0.05伏特。

注意事項

使用作充電器直流電源時,若發生充電器Reset的情況,表示輸出功率不足以提供充電功率,請將充電器的充電電流調小即可

側邊下方空氣對流孔有可能接觸到AC高壓電,使用時請遠離幼童,避免任何探棒或針狀物品接近充電器

風扇孔及側邊下方空氣對流孔為電源供應器散熱所需,請勿阻礙其空氣流通,若發現風扇不再轉動,請聯絡台灣遙控原廠維修,以免造成電源供應器過熱的危險與損害

本產品於正常使用下保固一年。

ELEPower電源供應器

回到最上面

horizontal rule

G-Power Mate下載PDF檔    安裝設定影片

特性:交換式14.8V直流電源,最大輸出能力為120瓦特,可與G-Power Cycler或G-Power Cycler-BL結合使用交流電作為電源 。

輸入電壓:交流100~240伏特。

輸出電壓:直流14.8+/-0.05伏特。

注意事項

使用作充電器直流電源時,若發生充電器Reset的情況,表示輸出功率不足以提供充電功率,請將充電器的充電電流調小即可

側邊空氣對流孔有可能接觸到AC高壓電,使用時請遠離幼童,避免任何探棒或針狀物品接近充電器

風扇孔及側邊空氣對流孔為電源供應器散熱所需,請勿阻礙其空氣流通

風扇採用節能設計,不使用大功率輸出時可能不會啟動風扇,若發現輸出功率大風扇卻不轉動,請聯絡台灣遙控原廠維修,以免造成電源供應器過熱的危險與損害

本產品於正常使用下保固一年。

G-Power Mate電源供應器

回到最上面
